| 쉘 소재: | 니켈 도금된 구리 | 핀 재질: | 골드 도금 된 황동 |
|---|---|---|---|
| 방수복: | IP68 | 길이: | 100±5mm |
| 정격전류: | 5A | 정격전압: | 32V |
| 강조하다: | IP68 RET 케이블,AISG C485 RET 케이블,IP68 AISG 고정 커넥터 |
||

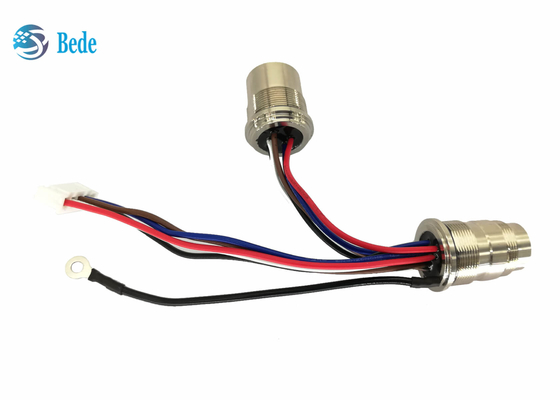

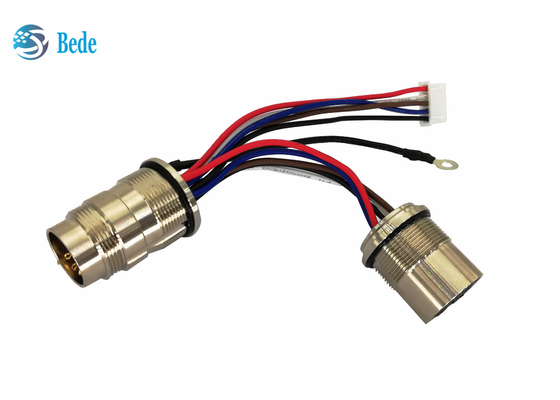

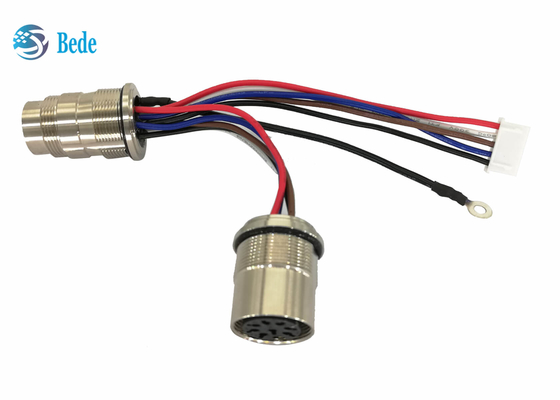

RET 케이블 AISG 고정 커넥터 AISG C485 A5 수 커넥터 - A6 암 커넥터
설명
![]()
배선 방법
| 전선 색상 | A5 수 커넥터 | A6 암 커넥터 | XH-5Y 커넥터 |
| 핀 | 핀 | 핀 | |
| 빨간색 | 1 | 1 | 1 |
| / | 2 | 2 | / |
| 흰색 | 3 | 3 | 2 |
| / | 4 |
4 |
/ |
| 갈색 | 5 | 5 | 3 |
| 파란색 | 6 | 6 | 4 |
| 검정색 | 7 | 7 | 5 |
| / | 8 | 8 | / |
| 18AWG 전선 | 외부 쉘 | / | 접지 링 |
수 커넥터 및 암 커넥터의 크기에 관해서는 Antenna Interface Standards Group Standard No. AISG C485를 참조하십시오.
![]()
![]()
