| 접촉 재료: | 금도금 황동 | 연결 유형: | 용접 |
|---|---|---|---|
| 정격 전압: | 500V | 적용온도: | -55 +~ +105 ℃ |
| 설치: | 빠른 설치 | 재료: | 아연 합금 |
| 방수복: | IP68 | 색상: | 짙은 녹색 그림 |
| 강조하다: | 여성 원형 스레드 커넥터,남성 원형 스레드 커넥터,USSR 군용 시리즈 원형 스레드 커넥터 |
||

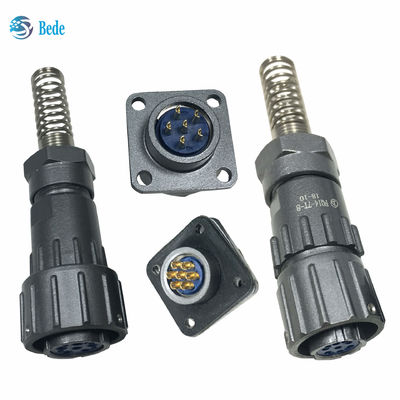

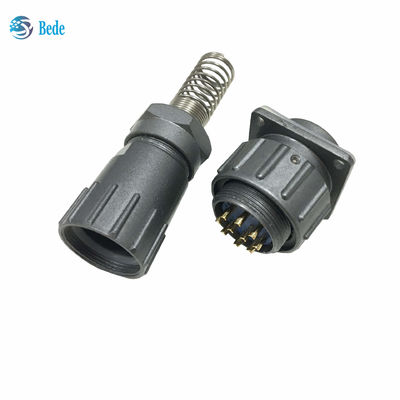

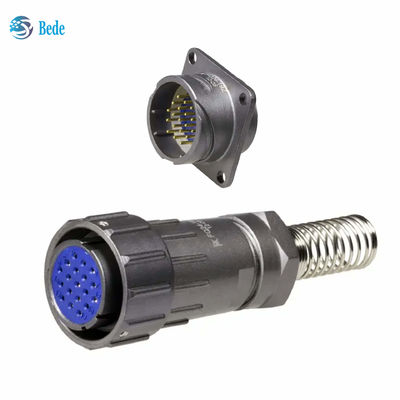

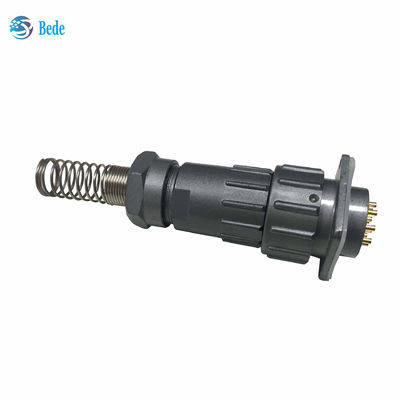

FQ 시리즈 USSR 군사 시리즈 원형 나사산 커넥터 수컷 및 암컷 세트
FQ 커넥터 간략 소개
FQ 시리즈 방수 원형 전기 커넥터는 DZ4Q/RE008-84 표준을 준수하며, 높은 신뢰성의 다람쥐 케이지 유형, 진보된 구조 및 높은 신뢰성을 채택합니다.
낮은 접촉 저항, 방진, 방충, 강력한 밀봉, 플러그 시트 연결 속도 등, 사용이 간편하고 작동이 쉬우며 다양한 전자 장비 간의 전기 연결에 널리 사용됩니다.
| 부품 이름 | 재료 |
| 접촉 핀 | 금도금 황동 |
| 쉘 | 색상 페인팅 아연 합금 |
| 와이어 케이지 | 스테인리스 스틸 스프링 |
| 밀봉 재료 | 실리콘 고무 |
핀 분포 및 정격 전류
FQ 14 FQ 14 시리즈 커넥터는 2~9핀으로 제공됩니다.
FQ 18 시리즈 커넥터는 2~7핀 및 12핀으로 제공됩니다.
FQ 24 시리즈 커넥터는 4, 5, 6, 8, 10, 19 및 26핀으로 제공됩니다.
FQ 30 시리즈 커넥터는 9, 14, 32, 42 및 55핀으로 제공됩니다.
FQ 시리즈 플러그 및 소켓 및 크기
1. 스트레이트 와이어 스프링 플러그
| 유형 | ΦD1/mm | L1/mm | Φd 케이블 밀봉 덮개/mm |
| FQ14 | 21 | 47/50 | Φ5, 6, 7, 8 |
| FQ18 | 27 | 53 | Φ 6, 8, 9, 10 |
| FQ24 | 33 | 61 | Φ 6, 10, 12, 14 |
| FQ30 | 39.5 | 68 | Φ 14, 16, 18 |

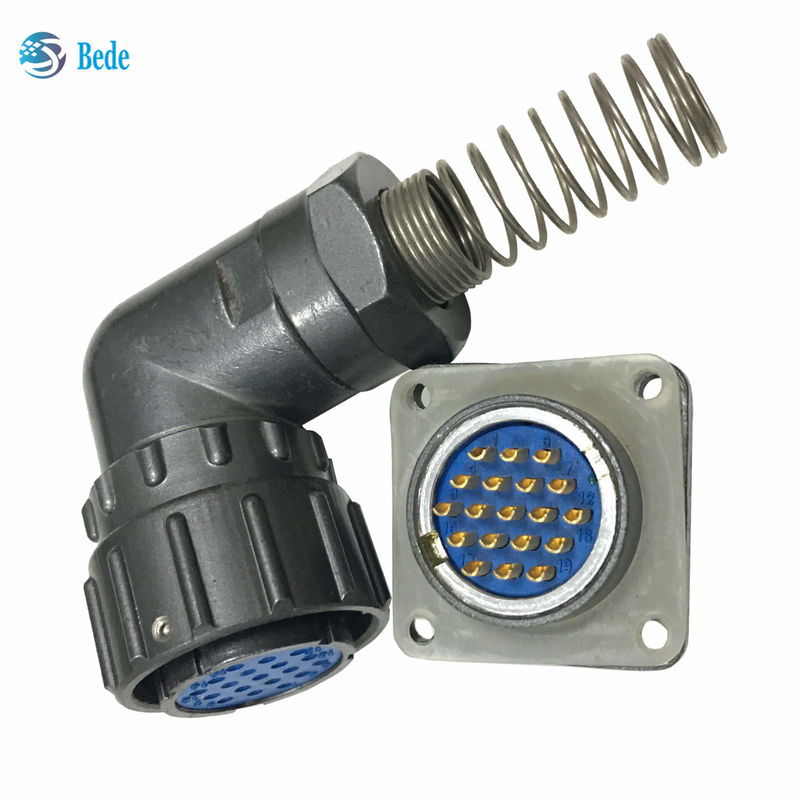

2. 직각 와이어 스프링 플러그
| 유형 | ΦD1/mm | L2/mm | L3/mm | Φd 케이블 밀봉 덮개/mm |
| FQ14 | 21 | 38.3 | 37 | Φ 6, 7, 8 |
| FQ18 | 27 | 43.8 | 38 | Φ 6, 8, 9, 10 |
| FQ24 | 33 | 55.8 | 45 | Φ 6, 10, 12, 14 |
| FQ30 | 39.5 | 57.8 | 50 | Φ 14, 16, 18 |
3. 사각 플랜지 리셉터클
| 유형 | a/mm | b/mm | ΦD2/mm |
| FQ14 | 17±0.2 | 24 | 14 |
| FQ18 | 20±0.2 | 27 | 18 |
| FQ24 | 26±0.2 | 33 | 24 |
| FQ30 | 31±0.2 | 38 | 30 |
4. 사각 플랜지 케이블 리셉터클
| 유형 | ΦD3/mm | L1/mm | Φd 케이블 밀봉 덮개/mm |
| FQ14 |
19.7 |
47/50 | Φ5, 6, 7, 8 |
| FQ18 | 23.8 | 53 | Φ 6, 8, 9, 10 |
| FQ24 | 30 | 61 | Φ 6, 10, 12, 14 |
| FQ30 | 36 | 68 | Φ 14, 16, 18 |
5. 원형 리셉터클
| 유형 | ΦD3/mm | M | ΦD2/mm | C/mm |
| FQ14 | 19.7 | M14 | 14 | 13.2 |
| FQ18 | 23.8 | M18 | 18 | 17.2 |
| FQ24 | 30 | M24 | 24 | 23.2 |
| FQ30 | 36 | M30 | 30 | 29.2 |
기술적 특성
온도: -55°C ~ +105°C
상대 습도: 40°C에서 98± 3%
진동: 10-2000HZ, 150m/s2
충격: 500m/s2
대기압: 1 KPa
저항: 0.1MΩ 최소.
내구성: 500 사이클
