| 쉘 소재: | 도금처리된 니켈과 아연 합금 | 절연체 재료: | 검은 베이클라이트 |
|---|---|---|---|
| 핀 재질: | 은도금의 놋쇠 | 적용 가능한 와이어: | Φ7.5mm |
| 적용 가능한 온도: | -55~+75℃ | 다리: | 2~6 |
| 강조하다: | gx16 항공 플러그 4핀,항공 플러그 4 핀 6 핀,GX16 항공 연결기 2 핀 |
||

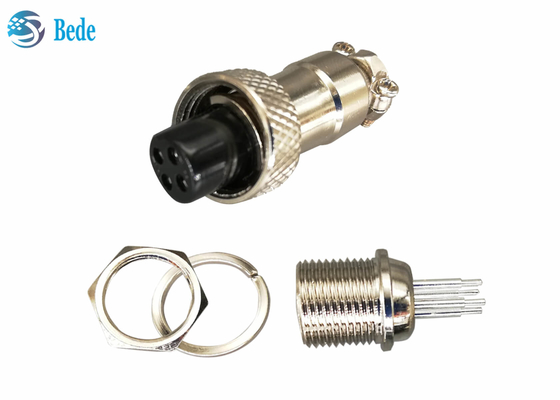

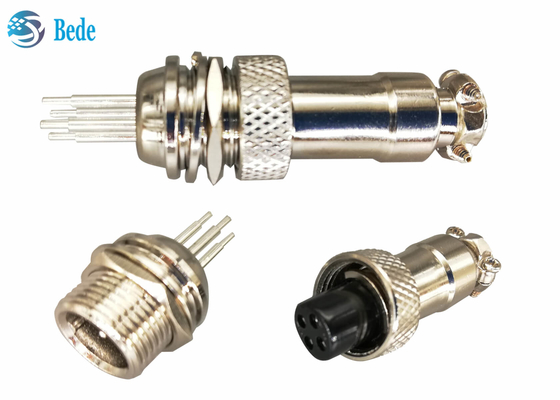

남성-여성 항공 커넥터 키트 GX16 PCB 용접 스타일 2 3 4 5 6 핀
제품 구조
1. PCB 용접용 접점 핀, 은도금 황동 재질
2. 수 커넥터, 후면 장착형, 패널 컷아웃 16mm
3. 패널에 수 커넥터를 고정하기 위한 와셔 및 너트
4. 베이클라이트 절연체
5. 암 커넥터 하우징
전기적 데이터
| 핀 | 2 | 3 | 4 | 5 | 6 |
| 정격 전류 | 7A | 7A | 5A | 5A | 4A |
| 작동 전압 | 200V | 200V | 200V | 200V | 200V |
| 절연 저항 | 1500V | 1500V | 1500V | 1500V | 1500V |
| 접촉 저항 | 3mΩ | ||||
| 접촉 구멍 크기 | 2.45mm | 2.45mm | 2.45mm | 2mm | 1.15mm |
재료 및 표면 처리
| 부품 | 재료 | 표면 처리 |
| 쉘 | 아연 합금 | 니켈 도금 |
| 절연체 | 베이클라이트 | 없음 |
| 접점 핀 | 황동 | 은도금 |
모두 익숙합니다
GX16 항공 커넥터, M16 원형 커넥터에 대해 궁금한 점이 있으시면 언제든지 문의해 주십시오. 관심이 있으시면 제품 카탈로그로 돌아가 자세한 내용을 확인하십시오.
1. 패널 장착 모델 -- 전면 장착
2. 케이블 도킹 모델
3. 패널 장착 모델 -- 후면 장착
4. 원형 플랜지가 있는 패널 장착 모델
5. 사각형 플랜지가 있는 패널 장착 모델
6. 마름모꼴 플랜지가 있는 패널 장착 모델
7. 팔꿈치 핀이 있는 PCB 용접 모델
8. 직선 핀이 있는 PCB 용접 모델
9. 직각이 있는 패널 장착 모델 -- 전면 장착
10. 방수 케이블 도킹 모델
11. 방수 패널 장착 모델
12. 직각이 있는 패널 장착 모델 -- 후면 장착
