Y형 지하 연결 상자 2개 또는 3개 또는 4개의 핀 케이블을 위한 방수 및 습기 방지

2개 또는 3개 또는 4핀 케이블용 Y형 지하 정션 박스 방수 및 방습

설명

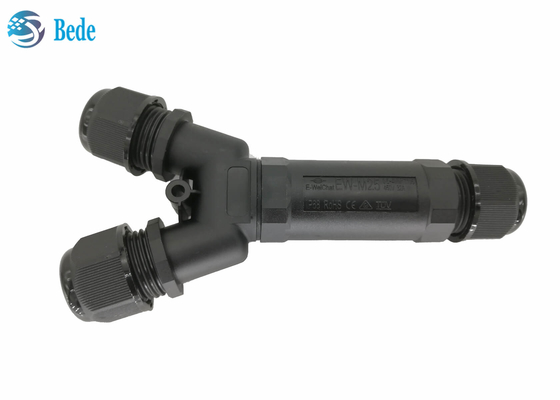

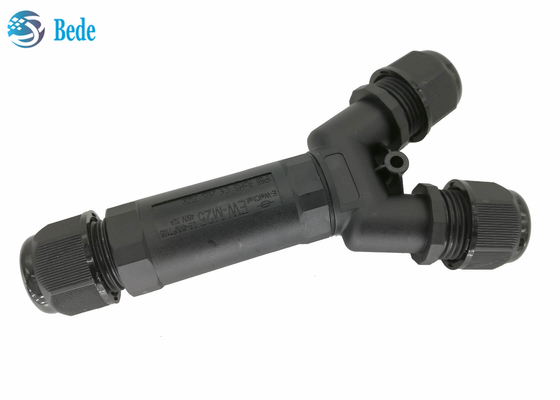

  1.  이 Y형 방수 커넥터는 야외 정션 박스로, 전원 케이블을 수리하고 연장하는 데 사용할 수 있으며, 3 채널, 1 입력 및 2 출력을 지원합니다.

  2.  사양: 전압 450V, 정격 전류 16A, 작동 온도: -40℃ ± 105℃

  3.  다양한 크기의 실리콘 링을 선택하여 다양한 전선에 적합합니다: 4-8mm /5-9mm /9-12mm,

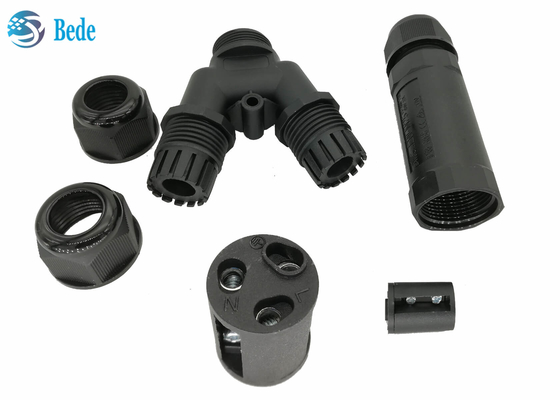

  4. 5가지 종류의 단자를 선택할 수 있으며, 2핀, 3핀, 4핀, 5핀 케이블에 적합합니다. 2핀 및 3핀의 경우, 나사 없는 단자 블록을 사용하여 더 빠르게 교체하는 것이 좋습니다.

  5. 광범위한 사용성: 야외 조명, 바닥 난방, 비콘, 급수 카트, 태양광 발전, 크루즈 등에 빠르게 연결하는 데 적합합니다. 전원 케이블을 수리하고 연장하는 데 사용할 수 있습니다. 해안, 강, 바다 또는 수중 공학, 지하 공학, 광산 공학, 태양광-풍력 발전, 태양열 온수기, 다양한 기계 및 장비에 추가적으로 적용할 수 있습니다.

재료

1. 케이스는 나일론 PA66으로 제작되었으며 난연 등급은 UL94-V0입니다.
2. 내부 도체는 구리 코어이며, 마모 저항 및 전자 전도성을 향상시키기 위해 충전재를 사용합니다;
3. 밀봉 링 재료는 니트릴 고무입니다.

사용 방법

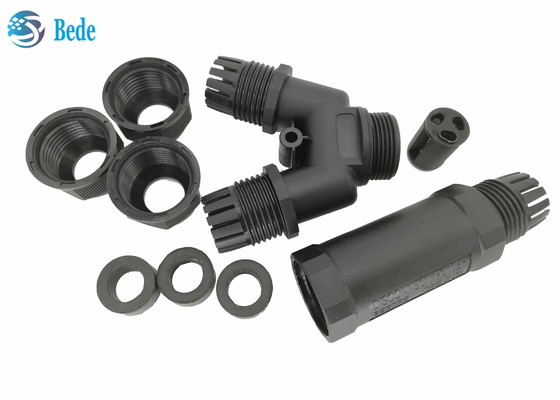

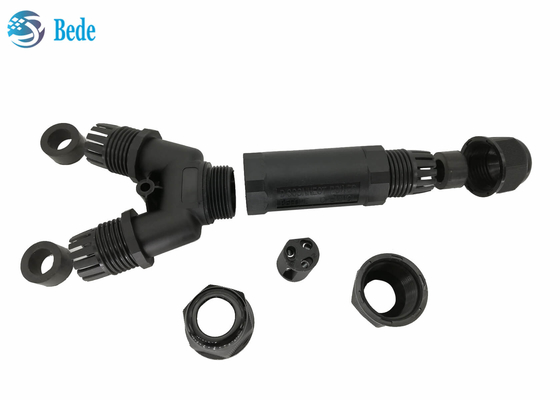

1. 너트를 풀고 단자를 꺼냅니다.
2. 전선의 절연층을 벗겨내고, 외부 층은 19~23mm, 내부 층은 8~10mm입니다.
3. 출력에서 전선을 병렬로 연결하고 단자 블록에 삽입한 다음 나사를 조입니다.
4. 입력 단자의 전선을 해당 단자 구멍에 삽입하고 나사를 조입니다.
5. 방수 너트를 조여 완료합니다.
6. YouTube에서 배선 방법을 알아보세요:  https://youtu.be/cJ9dcrRI74c
