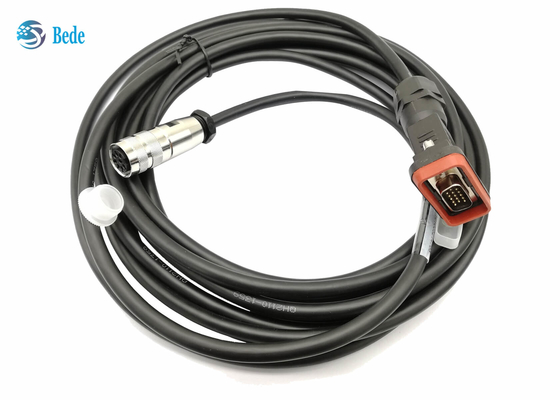

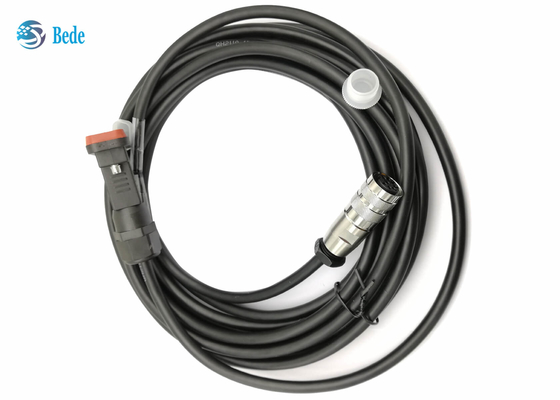

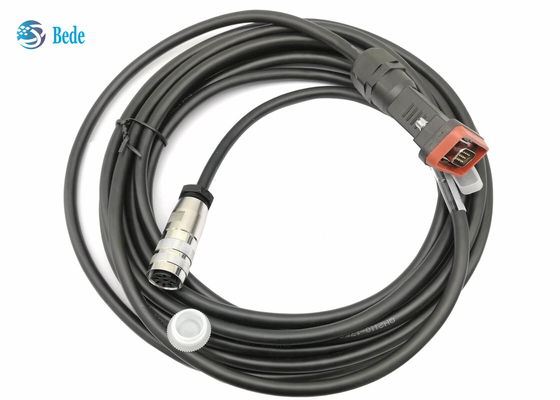

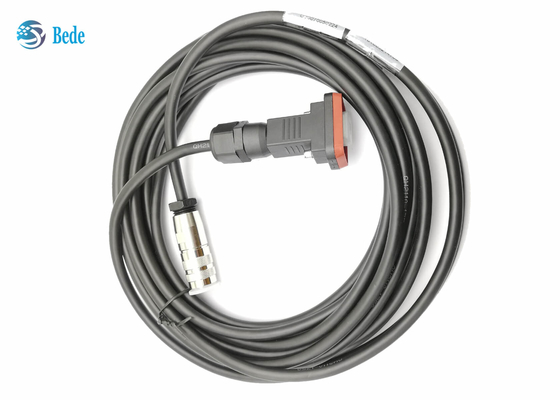

D-Sub 15핀 수-AISG 8핀 암 AISG 케이블 (안테나 기지국용)

안테나 기지국용 D-Sub 15핀 수컷-AISG 8핀 암컷 AISG 케이블

설명

    이 AISG 케이블(안테나 인터페이스 표준 그룹)은 RCU(원격 제어 장치)와 RRU(원격 무선 장치)를 연결하여 RET(원격 전기 틸트) 시스템 구성 요소에 데이터와 전원을 공급하는 데 사용됩니다.  3G, 4G 및 5G 네트워크에서 널리 사용되며, 특히 3G, 4G 및 5G ESC 안테나, 타워 증폭기 및 기지국 장비에 적합합니다.

장점

• 구매자의 다양한 요구 사항을 충족하기 위해 길이를 맞춤 설정할 수 있습니다.
• 안테나 기지국과 같은 복잡한 환경에 적합합니다.-40°C ~ +85°C
• UV 저항성이 있어 장기간 야외 환경에 적합합니다.
• 난연 등급은 UL94-V0을 준수합니다.
• 고품질 커넥터, 결합 수명 500회 이상
• 염수 분무 시험 168H에서 이상 현상 없음

전기 데이터

케이블 정보:

1. 4 코어 케이블, 직경 8mm, 알루미늄-마그네슘 합금 차폐층, 커버리지 85% 이상
2. 내부 도체는 전기 전도성이 좋은 주석 도금 구리선입니다.
3. 일반적인 케이블 매개변수는 아래 그림과 같으며, 2 x 0.75mm2(20 AWG) 연선 (전원) 2 x 0.25mm2(23 AWG) 꼬임쌍 (데이터) 6 도체 케이블 7mm (0.26 인치) 직경
4. 또한 비용 절감을 위해 다른 저표준 케이블을 제공합니다: 2 x 0.41mm2(21AWG) 연선 (전원) 2 x 0.21mm2(24 AWG) 꼬임쌍 (데이터) 6 도체 케이블 7mm (0.26 인치) 직경
5. 케이블 외부 자켓에 대해, 귀하의 의견을 위해 PU 또는 PVC 재료가 있으며, PU의 성능이 더 좋고 PVC의 가격이 더 저렴합니다.

커넥터 정보:

1.   AISG 사양에 따른 핀 할당.
2.     암컷 핀 레이아웃은 DIN EN 61076-2-106:2012-04 변형 08-a를 기반으로 합니다. 암컷 핀 2, 4 및 8은 AISG 응용 프로그램에 사용되지 않지만 DIN EN 61076-2-106:2012-04 변형 08-a에 따라 완전히 로드된 수컷 커넥터를 연결할 수 있는지 확인해야 합니다.
3.   핀 1은 새로운 구조에 사용해서는 안 되며, 이전 버전과의 호환성을 유지하는 데만 필요합니다.
4. 자세한 내용은 AISG C485 V1.1을 참조하십시오.
