제품 상세 정보:
결제 및 배송 조건:
|
| 하우징 소재: | 크롬은 아연 합금을 도금처리했습니다 | 접점 재료: | 도금처리된 금과 놋쇠 |
|---|---|---|---|
| 전기 절연체: | 펄스/초 플라스틱 | 적용 가능한 온도: | -50~+80C |
| 정격 전류: | 10A | 정격 전압: | 500V |
| 강조하다: | 크롬 도금되 3 핀 원형커넥터,2 핀 원형커넥터 500V,원형커넥터 4 핀 500V |
||

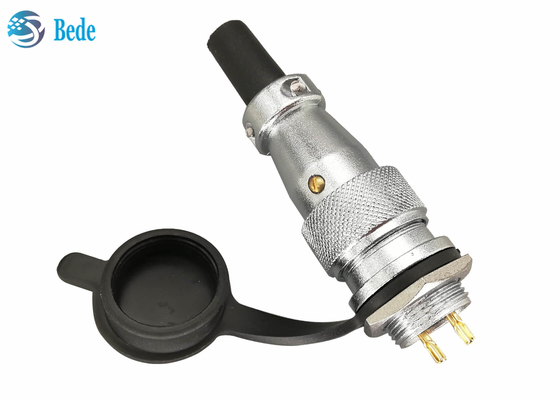

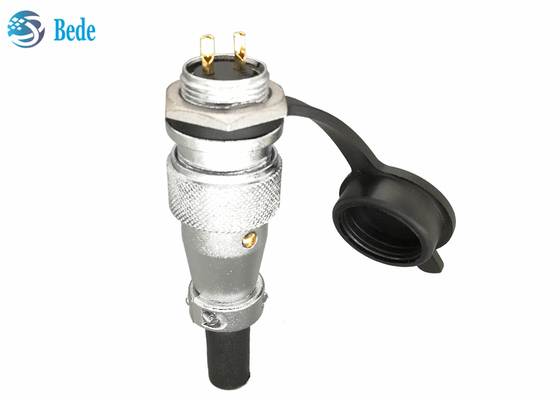

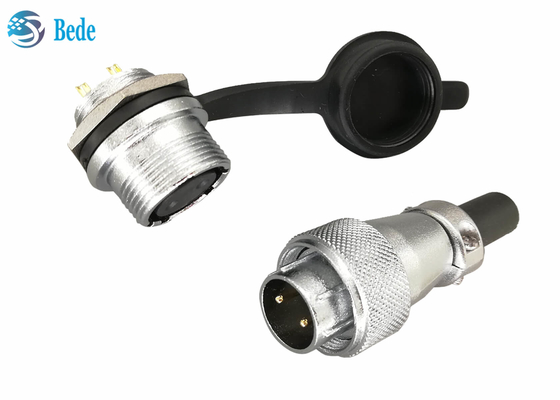

먼지 방지용 커버로 연결기 2 3 4 핀 10A 500V를 탑재하는 WS16 원형커넥터 패널

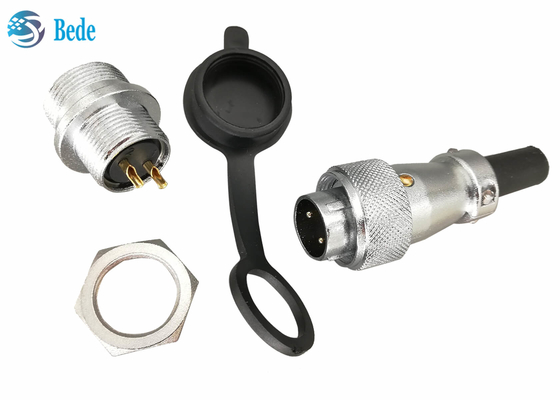

제품 구조
1.먼지 방지용 커버, PVC 부드러운 플라스틱
2&3, 크롬이 도금처리된 채로 수컷들 /에 대해 암놈 커넥터, 아연 합금을 수용하, 내부 절연체 물질은 PPS 플라스틱입니다
4.핵심, 도금처리된 크롬과 재료 아연 합금은 끼워넣기형에게 아태터 연결을 마련해 재서 사용했습니다
5.수용할 때, 재료는 크롬이 도금처리된 채로 불순물을 아연도금하고 숫단부와 케이블을 고채서 사용됩니다
6.케이블 직경 6 밀리미터에 적합한 케이블 보호 슬리브, PVC 부드러운 플라스틱
배전반 조립을 위한 7.nut
8.contact 핀, 도금처리된 금과 황동 재질
제품 치수
배선용 마지막 : ΦD=21 L=44.8mm Φd max=10mm
배전반 조립 마지막 : d=M16 D=M18 Cmax= 5 밀리미터 L= 9.7 밀리미터 L1=26 밀리미터 L2= 22 밀리미터 B= 21 밀리미터
장착 구멍 : Φd=16mm h=15.4mm
주의
배선용 말이 숫놈 커넥터이고 패널 탑재 단부가 암놈 커넥터입니다, 다음과 같은 수치에 나타난 바와 같이 타입이, 비 타입이 요구되면, 사전에 우리에 연락한 우리의 채무 불이행
전기적 데이터
| 핀 | 정격 전류 | 정격 전압 | 콘택 홀 직경 | 콘택 저항 | 와이어부 (AWG) |
| 2 / 3 | 10A | 500V | φ1.5 | 2.5mΩ | 14 |
| 4 | 5A | 500V | φ1.0 | 5mΩ | 18 |
유사 제품
이 페이지는 또한 판매 중 WS16, WS20, WS24, WS28에 대한 것입니다, 시리즈가 또한 와이어 연결 방식을 포함합니다, 사각 플랜지 방식이 미안하지만, 당신이 관계되면 우리와 연락하여 줍니다
