제품 상세 정보:
결제 및 배송 조건:
|
| 배선 배치 방법: | 용접 | 핀: | 5 |
|---|---|---|---|
| 방식: | 후면 장착 | 장착 구멍: | 18 밀리미터 |
| 길이: | 100 밀리미터 | 접촉 저항: | 3Ω 최대 |
| 강조하다: | 베데 5Pins는 케이블을 부드럽게 합니다,배전반 조립은 케이블을 부드럽게 합니다,5 핀 AISG는 케이블을 부드럽게 합니다 |
||

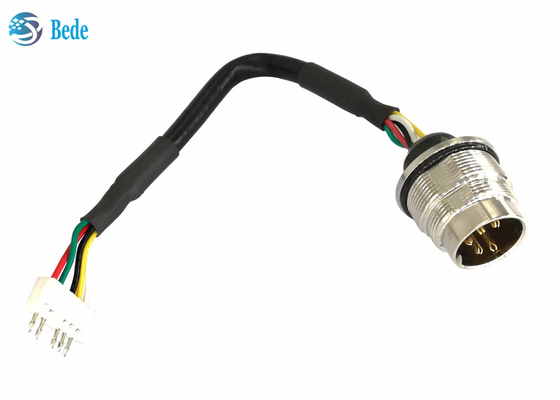

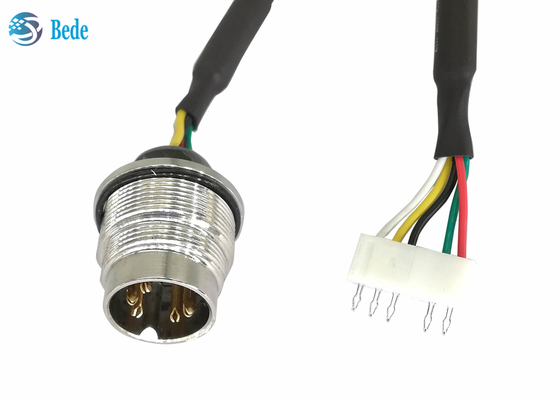

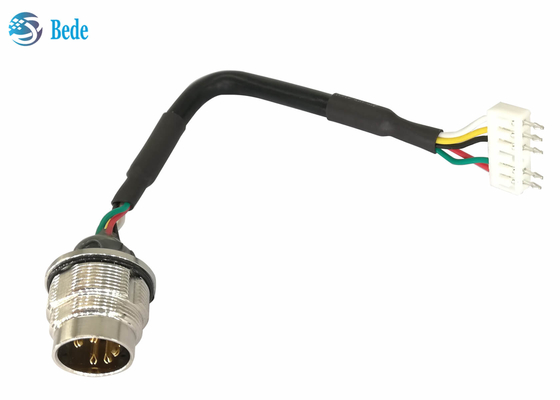

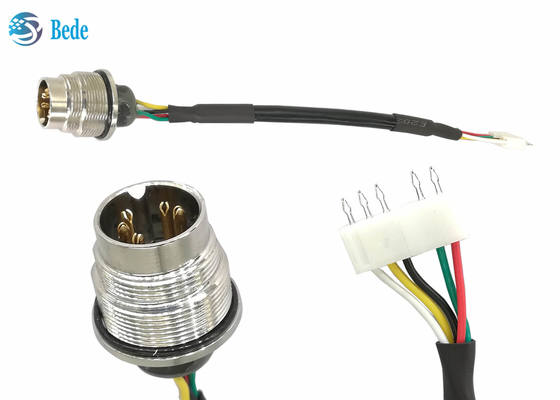

AISG는 5 핀 압착 단자에 메일 콘택트를 탑재하는 케이블 AISG 후면 패널을 부드럽게 합니다
구조
1. AISG 연결기의 접촉 핀이 금이 도금처리된 채로 놋쇠를 입힙니다
AISG 숫놈 커넥터의 2.housing, 도금처리된 니켈과 구리
3.방수, 고무 소재를 위해 O-링
4. 에폭시 글루가 와이어를 밀봉하고 방수 처리합니다
5.heat 수축 튜브, 색과 길이는 맞춤화될 수 있습니다
6. 케이블은 차폐, 케이블 계측기 5*22AWG로 입힙니다
압착 단자의 7.contact 핀이 은이 도금처리된 채로 놋쇠를 입힙니다
8. 6개 핀은 단말기를 주름을 잡습니다, 3번째 핀이 연결되지 않습니다. 이 마지막의 단자 블록은 맞춤화될 수 있습니다
핀 위치
수 핀 설계는 DIN EN 61076-2-106:2012-04 변동 08 a를 기반으로 합니다. 수 핀 2, 4와 8는 AISG 앱을 위해 사용되지 않고 있습니다. 수 핀 1은 신축을 위해 사용되지 않을 것이고 단지 호환성을 구버전으로 유지할 필요가 있었습니다. AISG 상술을 부합시키는 핀 할당.
