제품 상세 정보:
결제 및 배송 조건:
|
| 핀: | 8개 핀 | 와이어 게이지: | 22AWG |
|---|---|---|---|
| 방수: | IP68 | 정격 전류: | 3A |
| 절연 저항: | 5MΩ | 콘택 저항: | 3Ω 최대 |
| 강조하다: | 8 핀 아이스그는 케이블을 부드럽게 합니다,여성 아이스그는 케이블을 부드럽게 합니다,8개 핀은 제어 케이블을 부드럽게 합니다 |
||

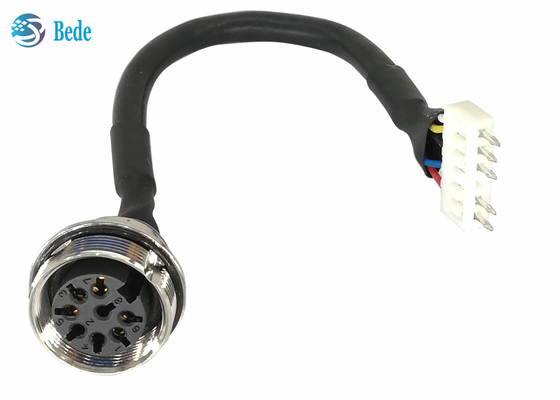

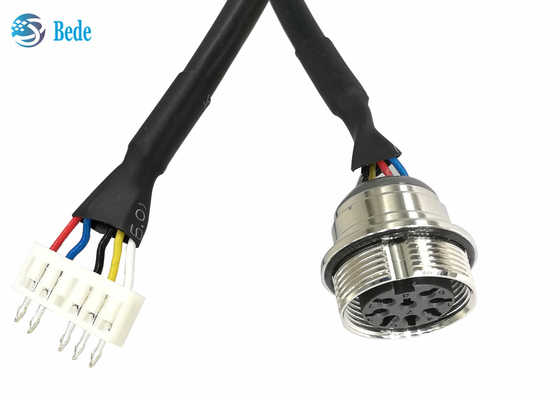

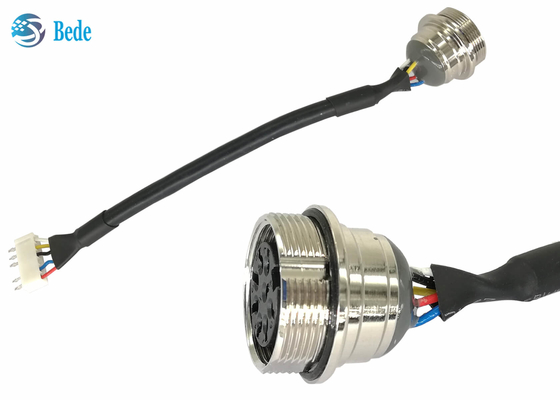

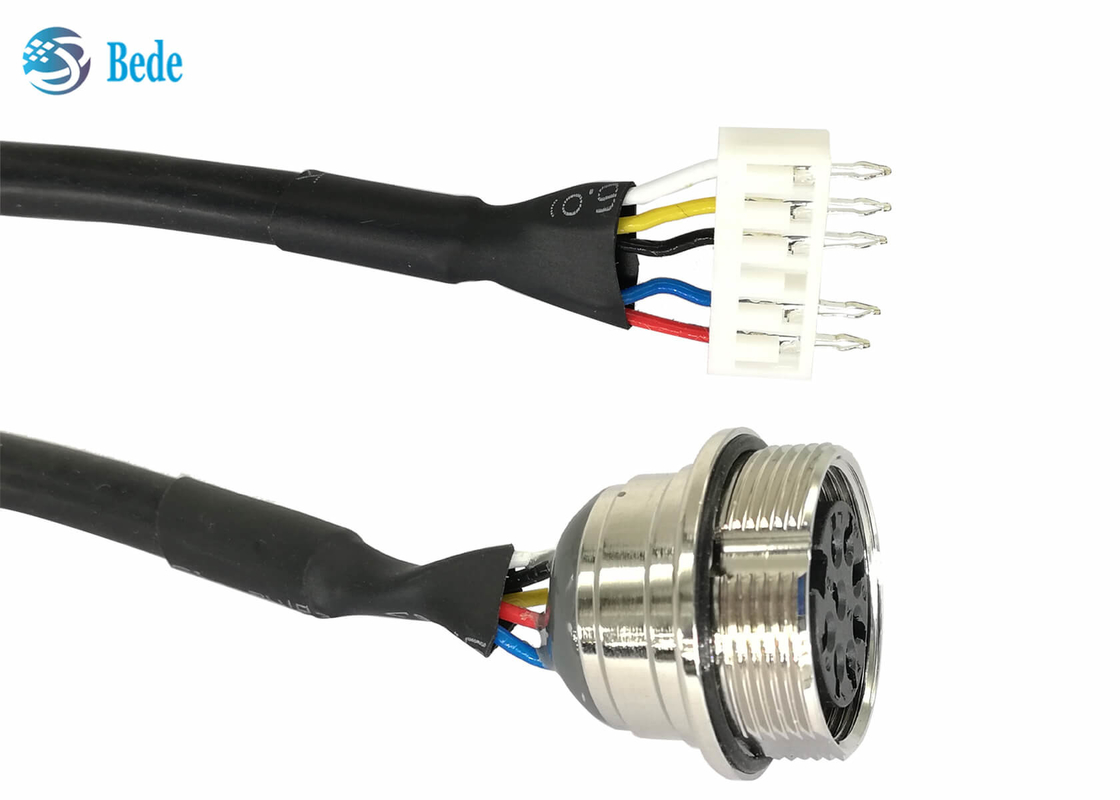

6 핀 압착 단자에 대한 레트 케이블 AISG 8 핀 암형 접점
구조
1. 주식과 특화에서 80과 105 밀리미터가 이용 가능한 케이블, 길이. 더 케이블은 밖에 지름이 6.8 밀리미터, 5 핵심이고 알루미늄-마그네슘 합금으로 만든 차폐층으로 입힌다는 것 이고 커버리지 비율이 85%보다 더 큽니다
2. 열 쉬링크 튜브가 색을 검게하거나, 특화했습니다
3. 방수를 위해, 에폭시 수지로 만들어지는 방수제
4. 방수를 위해 사용되는 O-링, 충돌
5.AISG 암놈 커넥터의 샐, 도금처리된 니켈과 구리 재질
6. AISG 암놈 커넥터, PBT 재료의 절연체
7. 압착 단자, 필요에 따라 특화는 환영받습니다
8. 압착 단자의 접촉 핀이 은이 플레티드 놋쇠를 입힙니다
핀 배치
암핀 설계는 DIN EN 61076-2-106:2012-04 변동 08 a를 기반으로 합니다. 암핀 2, 4와 8는 없습니다
AISG 앱을 위해 사용하지만 그것은 DIN EN 61076-2를 부합시키는 저 완전히 로딩된 숫놈 커넥터를 확보될 것입니다-
106:2012-04 변동 08 한 끼워 넣을 수 있습니다.
| 어떤 핀 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 케이블 색깔 | 청색 | 연결되지 마세요 | 백색 | 연결되지 마세요 | 브라운입니다 | 빨강 | 검정색 | 연결되지 마세요 |
사이즈
AISG C485에게 4.1.1.3 스타일 A3을 부합시키는 여성 코터의 크기
