원스톱 커넥터 및 사출 솔루션 제공업체
영업 및 지원:
|
제품 상세 정보:
결제 및 배송 조건:
|
| 쉘 소재: | 도금된 아연 합금 | 절연체 재료: | 베이클라이트 |
|---|---|---|---|
| 연락처 핀: | 은도금된 황동 | 응용 프로그램 온도: | -50 ~ +70℃ |
| 장착 구멍: | 16mm | 정격전류: | 4~7A |
| 강조하다: | 패널 Gx16 항공 연결 장치,Gx16 항공 연결 장치,Gx16 항공 플러그 2 핀 |
||

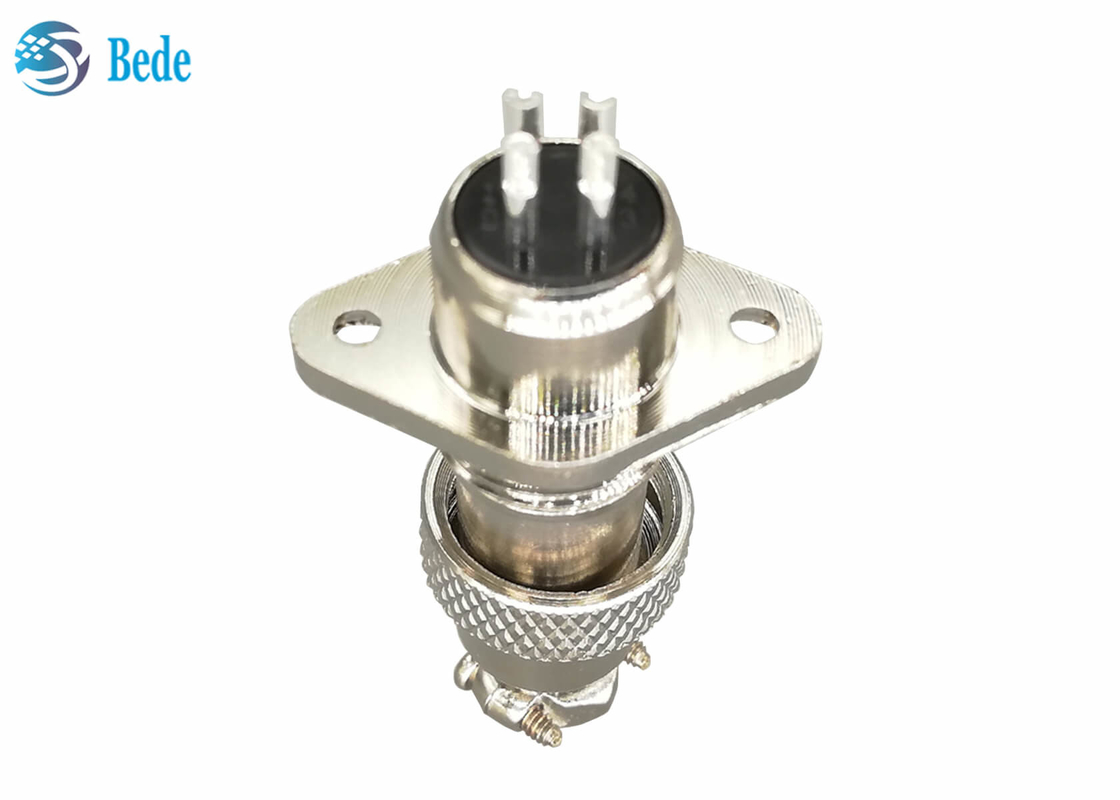

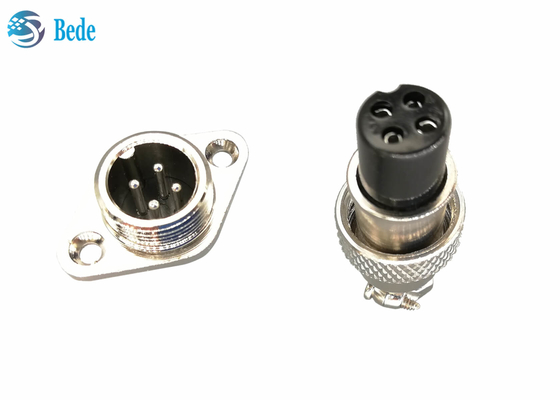

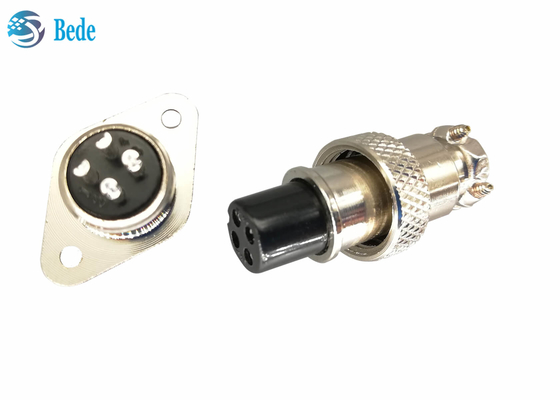

GX16 항공 커넥터 패널 장착 커넥터 세트 (마름모꼴 플랜지, 2~10핀)
제품 구조
1. 접점 핀, 은도금된 황동 재질,
2. 패널 장착 단자, 수 커넥터 (암 커넥터도 가능하며, 주문 시 알려주세요)
3. 절연체, 암 커넥터, 베이클라이트 재질,
4. 연결 후 수 커넥터와 암 커넥터를 고정하기 위한 너트
5. 암 커넥터 하우징, 아연 도금된 아연 합금 재질
전기적 데이터
| 핀 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 정격 전류 | 7A | 7A | 7A | 7A | 4A | 4A | 4A | 4A | 4A |
| 작동 전압 | 200V | 200V | 200V | 200V | 200V | 200V | 200V | 200V | 200V |
| 절연 저항 | 1500V | 1500V | 1500V | 1500V | 1500V | 2000V | 2000V | 2000V | 2000V |
| 접촉 저항 | 3mΩ | 5mΩ | |||||||
| 접촉 구멍 크기 | 2.45mm | 2.45mm | 2.45mm | 2mm | 1.15mm | 1.15mm | 1.15mm | 1.15mm | 1.15mm |
모두 친숙합니다
GX16 항공 커넥터, M16 원형 커넥터에 대해 궁금한 점이 있으시면 언제든지 문의하시거나, 더 자세한 내용을 보려면 제품 카탈로그로 돌아가십시오.
1. 패널 장착 모델 -- 전면 장착
2. 케이블 도킹 모델
3. 후면 장착 모델
4. 원형 플랜지 패널 장착 모델
5. 사각형 플랜지 패널 장착 모델
6. 마름모꼴 플랜지 패널 장착 모델
7. 팔꿈치 핀 PCB 용접 모델
8. 직선 핀 PCB 용접 모델
9. 직각 패널 장착 모델
10. 방수 케이블 도킹 모델
11. 방수 패널 장착 모델
