원스톱 커넥터 및 사출 솔루션 제공업체
영업 및 지원:
|
제품 상세 정보:
결제 및 배송 조건:
|
| 쉘 소재: | 도금된 아연 합금 | 절연체 재료: | 베이클라이트 플라스틱 |
|---|---|---|---|
| 연락처 핀: | 은도금된 황동 | 응용 프로그램 온도: | -50 ~ +70℃ |
| 다리: | 2 3 4 5 | 정격전류: | 5A / 7A |
| 강조하다: | 아연 합금 항공 플러그 2핀,후면 장착 항공 플러그 2핀,아연 합금 gx16 커넥터 3핀 |
||

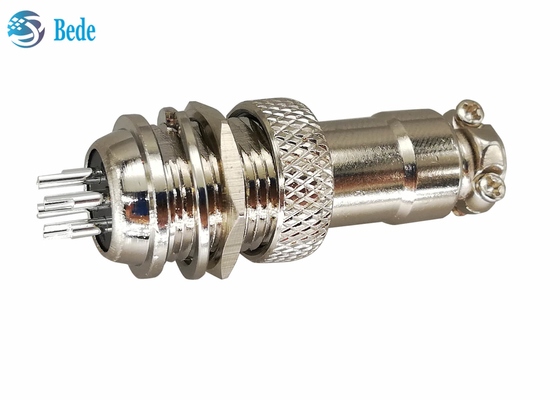

GX16 항공 연결 패널 장착 세트 후부 장착 스타일 2 3 4 5 핀

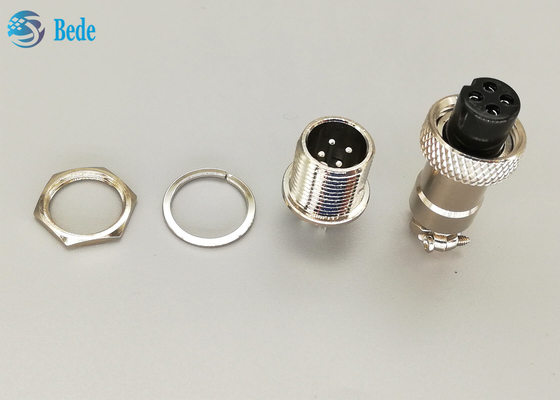

제품 구조
1접착 스핀, 금속 물질 은 은,
2. 남성 커넥터, 껍질 재료는 니켈 접착주황 합금, 후면 장착 방식
3&4, 패널 장착용 견과류 및 스프링 세척기, 스테인레스 스틸
5- 단열기, 여성 단속기, 바켈라이트 물질, 반색, 단열 저항 1500 MΩ 이상
6연결 후 남성 및 여성 연결 장치를 고정하는 견과류
5. 여성 연결 장치 및 케이블의 껍질, 아연 합금 물질, 아연 접착
전기 데이터
| 스핀 | 2 | 3 | 4 | 5 |
| 가속 전류 | 7A | 7A | 7A | 7A |
| 작동 전압 | 200V | 200V | 200V | 200V |
| 단열 저항 | 1500V | 1500V | 1500V | 1500V |
| 접촉 저항 | 3mΩ | |||
| 접촉 구멍 크기 | 245mm | 245mm | 245mm | 2mm |
크기와 핀 위치
제품 크기와 핀 위치 다음 그림, 사용자 정의는 환영합니다, 저희에게 연락하는 것을 자유로이하십시오.
모두 친숙합니다.
GX16 항공 커넥터, M16 원형 커넥터에 대해, 저희에게 연락하거나, 더 많은 것을 알 수 있는 제품 카탈로그에 다시 귀환하십시오.
1- 패널 장착 모델 - 앞 장착
2케이블 도킹 모델
3후면 장착 모델
4- 둥근 플랜지를 가진 패널 장착 모델
5. 평면 플랜지와 함께 패널 장착 모델
6로મ્બ스 플랜지로 패널 장착 모델
7팔꿈치 핀과 PCB 용접 모델
8직지 핀을 가진 PCB 용접 모델
9직각 패널 장착 모델 - 앞 장착
10.물질 방지 케이블 도킹 모델
11.물질 방지 패널 장착 모델
12- 오른쪽 각도와 패널 장착 모델 - 후면 장착
