제품 상세 정보:
결제 및 배송 조건:
|
| 색상: | 은 | 쉘 소재: | 도금된 아연 합금 |
|---|---|---|---|
| 절연체 재료: | 베이클라이트 플라스틱 | 연락처 핀: | 은도금된 황동 |
| 응용 프로그램 온도: | -50 ~ +70℃ | 다리: | 6 7 8 9 10 |
| 정격전류: | 4A | 작동 전압: | 200V |
| 강조하다: | 후면 장착 gx16 항공 플러그,gx16 항공 플러그 200V 4A,Gx16 항공 커넥터 6핀 |
||

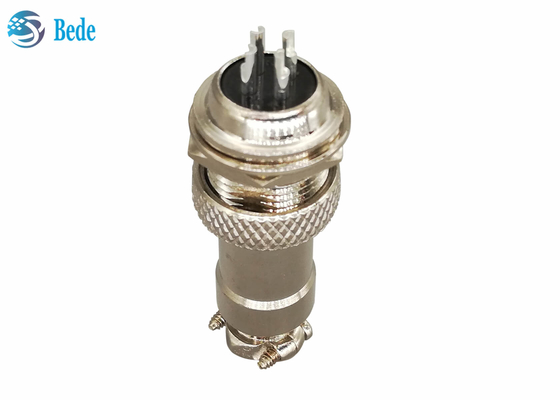

후면 장착 방식 항공 연결 장치 남성 및 여성 키트 6 ~ 10 핀 200V 4A
제품 설명

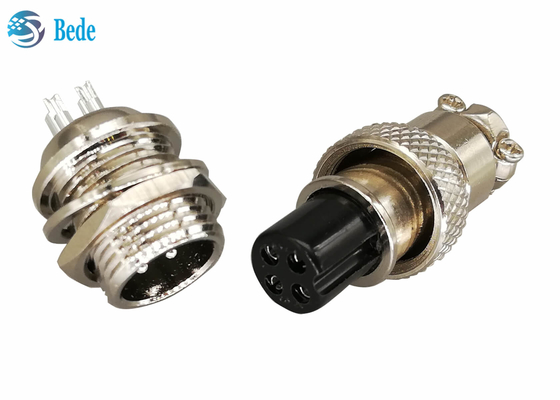

1· 패널과 와이어 연결 키트, 패널 장착용 남성 연결 장치 및 와이어 용접용 여성 연결 장치
2. 패널 장착 방식은 후면 장착입니다.패널 장착 구멍을 통과 한 후 견과류로 고정
3.군용품질, 연결 후 견과류로 고정, 떨어지지 않습니다
4-50 ~ + 70 °C 온도
5. 적당한 케이블 지름 Φ7.5mm
6. 주체 재료는 니켈 접착 된 진크 합금이며 가볍고 견고합니다.
7. 접촉 스핀 재료는 은으로 칠 된 청동,고도 전도성 및 낮은 접촉 저항
전기 데이터
| 스핀 | 6 | 7 | 8 | 9 | 10 |
| 가속 전류 | 4A | 4A | 4A | 4A | 4A |
| 작동 전압 | 200V | 200V | 200V | 200V | 200V |
| 단열 저항 | 1500V | 1500V | 1500V | 1500V | 1500V |
| 접촉 저항 | ≤3mΩ | ≤5mΩ | |||
| 접촉 구멍 크기 | 1.15mm | 1.15mm | 1.15mm | 1.15mm | 1.15mm |
크기와 핀 위치
제품 크기와 핀 위치 다음 그림, 사용자 정의는 환영합니다, 저희에게 연락하는 것을 자유로이하십시오.
모두 친숙합니다.
GX16 항공 커넥터, M16 원형 커넥터에 대해, 저희에게 연락하거나, 더 많은 것을 알 수 있는 제품 카탈로그에 다시 귀환하십시오.
1- 패널 장착 모델 - 앞 장착
2케이블 도킹 모델
3후면 장착 모델
4- 둥근 플랜지를 가진 패널 장착 모델
5. 평면 플랜지와 함께 패널 장착 모델
6로મ્બ스 플랜지로 패널 장착 모델
7팔꿈치 핀과 PCB 용접 모델
8직지 핀을 가진 PCB 용접 모델
9직각 패널 장착 모델 - 앞 장착
10.물질 방지 케이블 도킹 모델
11.물질 방지 패널 장착 모델
12- 오른쪽 각도와 패널 장착 모델 - 후면 장착
