| 적용 가능한 케이블: | Φ7.5mm | 적용 가능한 온도: | -50C~+75C |
|---|---|---|---|
| 방식: | PCB 용접 | 정격 전류: | 7A /2 3 핀, 5A/ 4 5 핀 |
| 작업 전압: | 200V | 장착 구멍: | 16 밀리미터 |
| 강조하다: | Gx16 항공 연결기를 용접하는 PCB,Gx16 항공 연결기 5 핀,항공은 4 핀 Gx16을 메웁니다 |
||

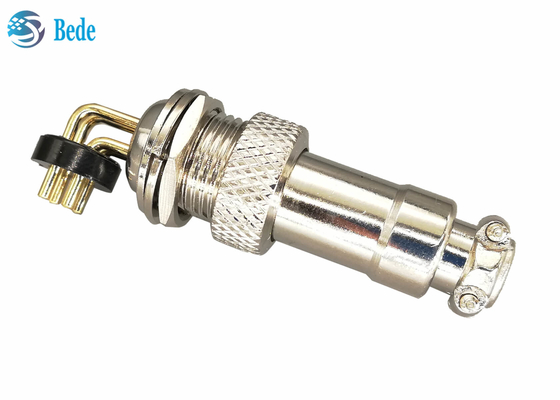

남자인 90개의 앵글 핀과 여성 연결기 2 3 4 5 핀과 연결기를 용접하는 GX16 PCB

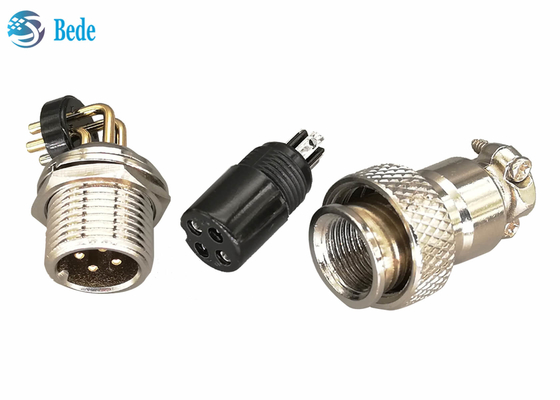

구조
1. PCB, 쉘 소재를 용접한 후 패널 내에 설치된 숫놈 커넥터는 니켈이 도금처리된 채로 아연 합금입니다
배전반 조립을 위한, 2.stainless 스틸 너트와 세탁기
3.암놈 커넥터, 절연체는 흑색 컬러 베이클라이트입니다
4.연결 뒤에 남자이고 여성이어서 고정되기 위한 핵심
암놈 커넥터의 5.housing, 암놈 커넥터와 케이블을 고채서, 도금처리된 니켈과 진 합금 성분
6.contact 핀, 도금처리된 은과 황동 재질
전기적 데이터
| 핀 | 2개 핀 | 3개 핀 | 4개 핀 | 5개 핀 |
| 정격 전류 / A | 7 | 7 | 5 | 5 |
| 작업 전압 / Ｖ | 200 | 200 | 200 | 200 |
| 단열재 resistance/MΩ | 1500 | 1500 | 1500 | 1500 |
| resistance/ mΩ과 연락하세요 | 3mΩ | |||
| 콘택 홀 크기 / 밀리미터 | 2.45 | 2.45 | 2.45 | 2 |
모든 반려물
GX16 항공 연결기에 대하여, M16 원형커넥터는 미안하지만, 우리와 연락하여 주거나, 당신이 관계되는지 더 알기 위해 제품 카탈로그로 돌아갑니다.
1.모델을 탑재하는 패널-- 프론트 마운팅
2.케이블 도킹 모델
3.모델을 탑재하는 후방
4.둥근플랜지와 모델을 탑재하는 패널
5.사각 플랜지와 모델을 탑재하는 패널
6.마름모꼴 플랜지와 모델을 탑재하는 패널
7.팔꿈치 핀과 PCB 용접 모델
8.곧은 핀과 PCB 용접 모델
9.직각과 모델을 탑재하는 패널--프론트 마운팅
10.모델을 삭감하는 내수 케이블
11.방수 패널 마운트 모델
12.직각과 모델을 탑재하는 패널--후면 설치
