| 정격전류: | 4~7A | 작동 전압: | 200V |
|---|---|---|---|
| 장착 구멍: | M16 | 적용온도: | -45~+85°C |
| 적용 가능한 케이블: | Φ7.5mm | 방수복: | IP68 |
| 강조하다: | IP68 Gx16 항공 연결 장치,방수 Gx16 항공 커넥터,패널 장착 Gx16 항공 커넥터 |
||

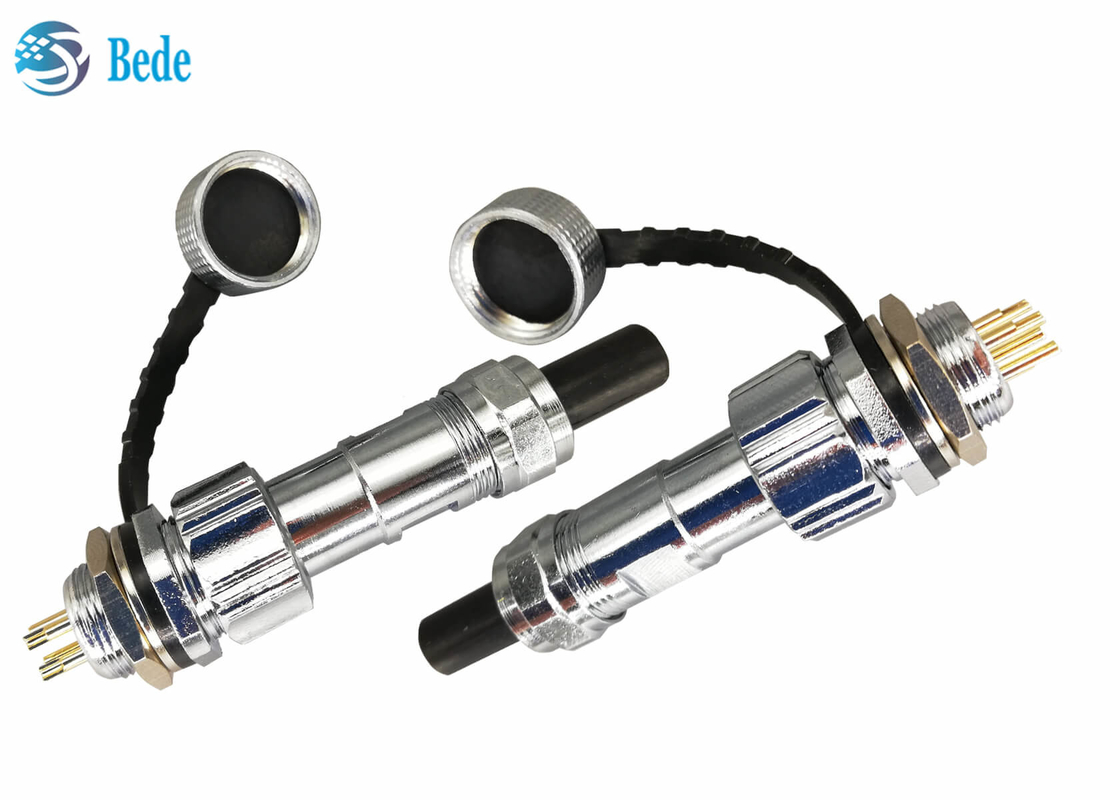

GX16 항공 연결기 방수 IP68 패널 장착 스타일 2~10 핀

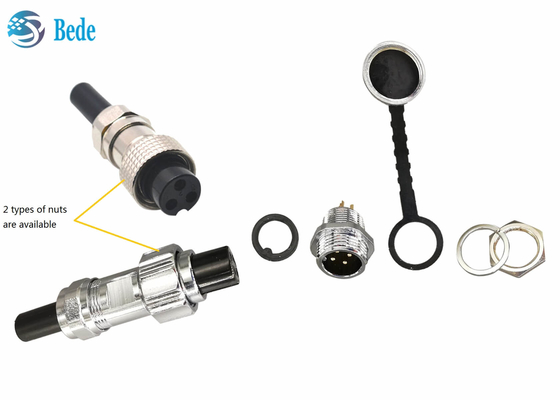

S구조
1. 보호 모자, 강철 부분은 아연금속 물질, 플라스틱 부분은 고무
2오 링, 방수용 고무
3. 남성 커넥터, 니켈 접착 된 주황 합금 물질
4. 여성 커넥터, 검은 색 바켈트
5- 견과류, 진크 합금, 니켈 접착
6. 케이블 보호 수갑, 물 차단을 위해 케이블을 5 함께 잡습니다.
7. 세탁기, 스테인레스 스틸
8. 여성 연결 장치, 니켈 접착 된 아연 합금
9. 패널 장착용 견과류 및 스프링 세척기
10. 접착 스핀, 금속 은장
전기 데이터
| 스핀 | 2핀 3핀 | 4핀 | 5pin | 6 7 8 9 10 핀 |
| 가등 전류 | 7A | 5A | 5A | 4A |
| 작동 전압 | 200V | |||
| 접촉 저항 | 최대 3mΩ | |||
| 단열 저항 | 1500MΩ | |||
| 전압을 견딜 수 있습니다 | 1500V | |||
| 접촉 구멍 크기 Φmm | 2.45 | 2.45 | 2.00 | 1.15 |
모두 친숙합니다.
GX16 항공 커넥터, M16 원형 커넥터에 대해, 저희에게 연락하거나, 더 많은 것을 알 수 있는 제품 카탈로그에 다시 귀환하십시오.
1- 패널 장착 모델 - 앞 장착
2케이블 도킹 모델
3패널 장착 모델 - 후면 장착
4- 둥근 플랜지를 가진 패널 장착 모델
5. 평면 플랜지와 함께 패널 장착 모델
6로મ્બ스 플랜지로 패널 장착 모델
7팔꿈치 핀과 PCB 용접 모델
8직지 핀을 가진 PCB 용접 모델
9직각 패널 장착 모델 - 앞 장착
10.물질 방지 케이블 도킹 모델
11.물질 방지 패널 장착 모델
12- 오른쪽 각도와 패널 장착 모델 - 후면 장착
