| 정격전류: | 4~7A | 작동 전압: | 200V |
|---|---|---|---|
| 장착 구멍: | M16 | 적용온도: | -45~+75℃ |
| 적용 가능한 케이블: | Φ7.0mm | 접촉저항: | 최대 0.005Ω |
| 배선 방법: | 용접 | 연결 스타일: | 남성에서 여성으로 |
| 강조하다: | M16 항공 케이블 커넥터,GX16 항공 케이블 커넥터,gx16 항공 플러그 10핀 |
||

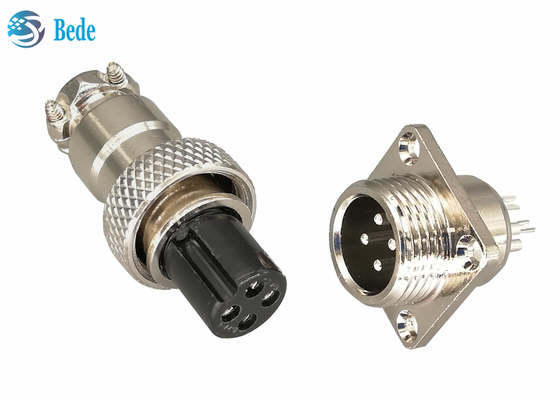

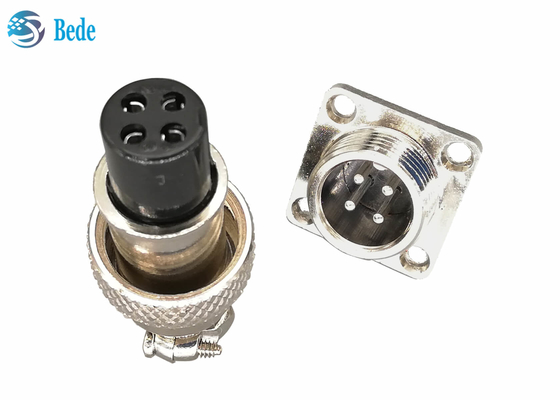

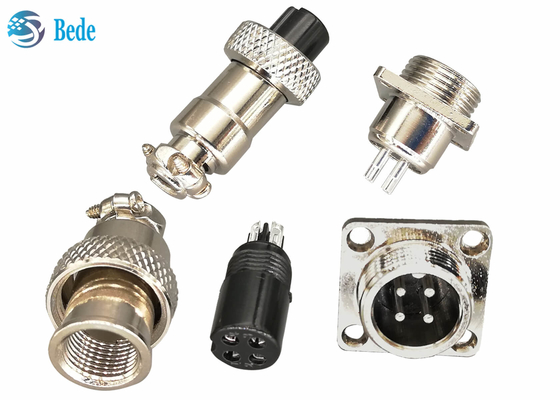

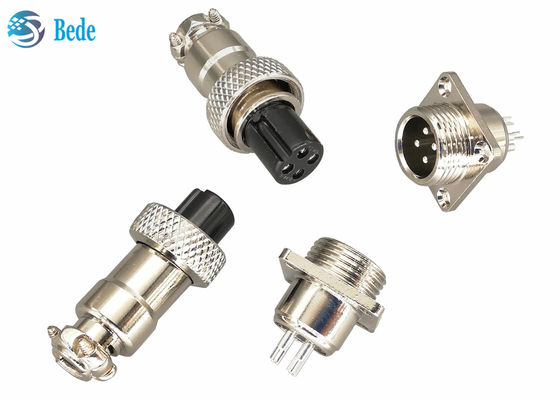

GX16 항공 연결 장치, 평면 플랜지 케이블과 패널 스타일 2~10 핀
S구조
1여성 연결 장치, 니켈 접착 된 아연 합금
2핑크 합금 및 고무 물질을 연결한 후 암컷과 수컷을 고정하기 위한 견과류
3여자 연결 장치, 검은색 바켈라이트
4남성 연결 장치, 껍질 재료는 니켈 접착 된 아연 합금입니다.
5- 콘택트 핀, 재료는 금속으로 은으로 칠
주의: 스크루와 함께 오는, 윙어, 플랜지 장착을 위해 견과류, 패널 절단 참조 다음 그림
전기 데이터
| 스핀 | 2핀 3핀 | 4핀 | 5pin | 6 7 8 9 10 핀 |
| 가등 전류 | 7A | 5A | 5A | 4A |
| 작동 전압 | 200V | |||
| 접촉 저항 | 최대 3mΩ | |||
| 단열 저항 | 1500MΩ | |||
| 전압을 견딜 수 있습니다 | 1500V | |||
| 접촉 구멍 크기 Φmm | 2.45 | 2.45 | 2.00 | 1.15 |
모두 친숙합니다.
GX16 항공 커넥터, M16 원형 커넥터에 대해, 모든 모델은 다음과 같습니다, 저희에게 연락하거나 제품 카탈로그로 돌아와서 더 많은 것을 알고 싶습니다.
1- 패널 장착 모델 - 앞 장착
2케이블 도킹 모델
3패널 장착 모델 - 후면 장착
4- 둥근 플랜지를 가진 패널 장착 모델
5. 평면 플랜지와 함께 패널 장착 모델
6로મ્બ스 플랜지로 패널 장착 모델
7팔꿈치 핀과 PCB 용접 모델
8직지 핀을 가진 PCB 용접 모델
9직각 패널 장착 모델 - 앞 장착
10.물질 방지 케이블 도킹 모델
11.물질 방지 패널 장착 모델
12- 오른쪽 각도와 패널 장착 모델 - 후면 장착
