| 정격전류: | 4~7A | 작동 전압: | 200V |
|---|---|---|---|
| 내전압: | 1500V | 장착 구멍: | 16 밀리미터 |
| 적용온도: | -50C~+70C | 적용 가능한 케이블: | Φ7.5mm |
| 배선 방법: | 용접 | 연결 스타일: | 남성에서 여성으로 |
| 강조하다: | m16 원형 커넥터 10Pin,m16 원형 커넥터 200V,M16 10핀 원형 연결 장치 |
||

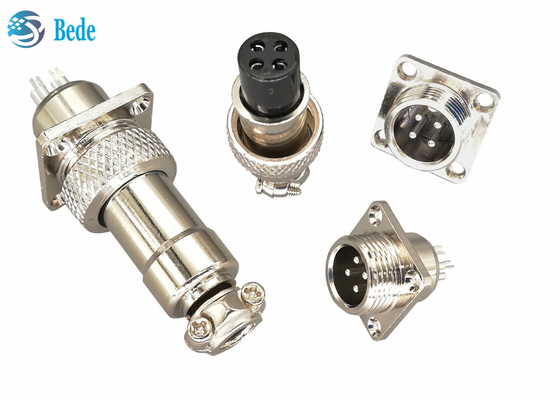

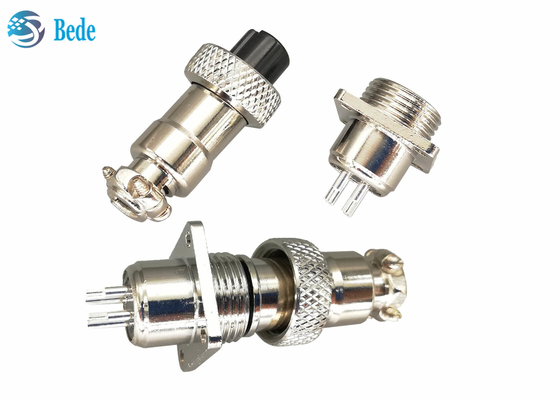

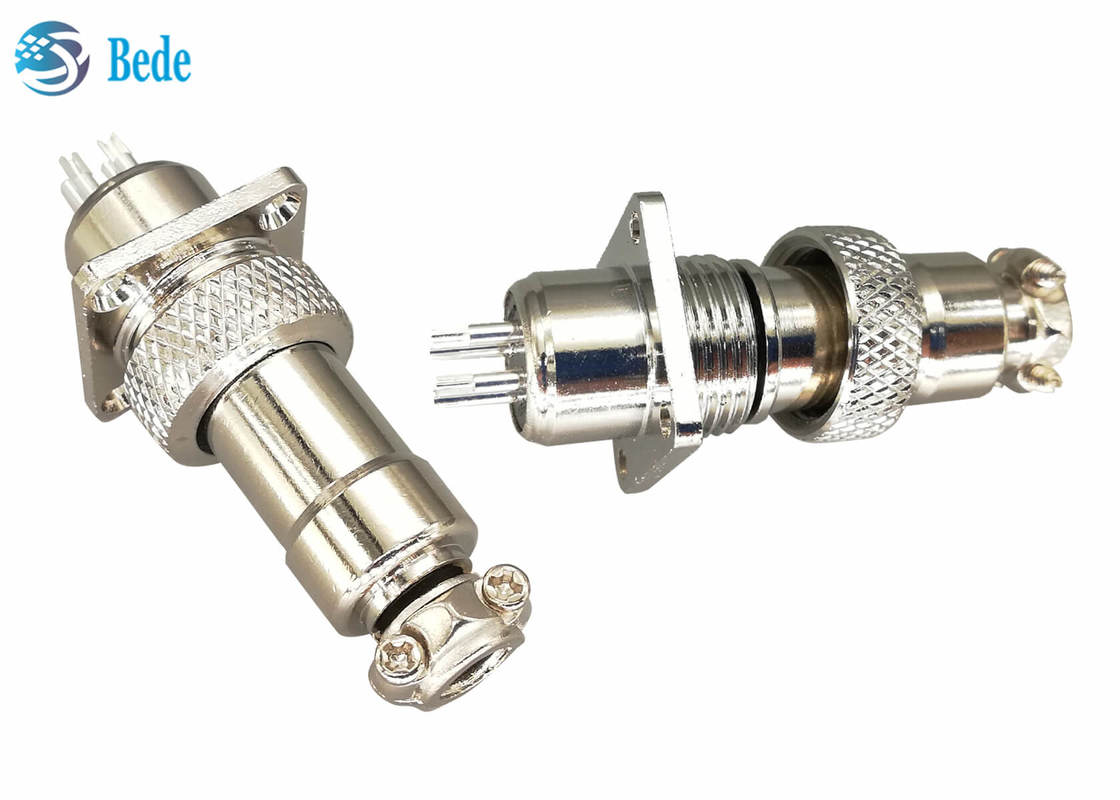

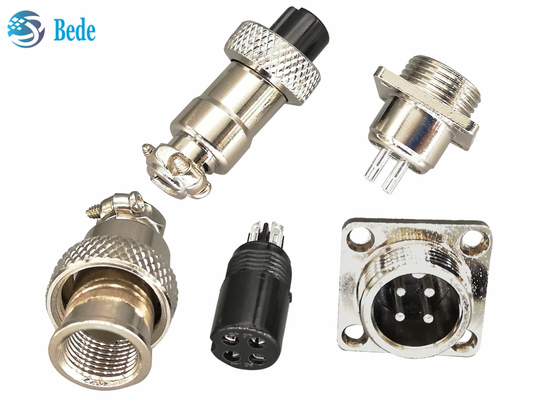

M16 원형 커넥터 사각 플랜지 패널 마운트 커넥터 2~10핀 200V
설명
1. 케이블-패널 커넥터, 패널 마운트 끝에 사각 플랜지 부착
2. 고품질, 내전압 1500V, 작동 전압 200V
3. 접점 핀은 은도금 구리로 제작되어 높은 전도성과 낮은 접촉 저항을 제공합니다.
4. 배선 방식은 용접이며, 외경 7.5mm 이하의 케이블에 적합합니다.
5. 쉘 재질은 니켈 도금된 아연 합금이며, 실버 색상입니다. 원하시면 블랙 색상도 가능합니다.
참고: 플랜지 마운팅용 나사, 와셔, 너트가 포함되어 있습니다. 패널 컷아웃은 아래 그림을 참조하십시오.
전기 데이터
| 핀 | 2핀 3핀 | 4핀 | 5핀 | 6 7 8 9 10 핀 |
| 정격 전류 | 7A | 5A | 5A | 4A |
| 작동 전압 | 200V | |||
| 접촉 저항 | 3mΩ 최대 | |||
| 절연 저항 | 1500MΩ | |||
| 내전압 | 1500V | |||
| 접점 구멍 크기 Φmm | 2.45 | 2.45 | 2.00 | 1.15 |
모든 시리즈
GX16 항공 커넥터, M16 원형 커넥터에 대해, 모든 모델은 다음과 같습니다. 관심이 있으시면 언제든지 문의하거나 제품 카탈로그로 돌아가 더 자세히 알아보십시오.
1. 패널 마운트 모델 - 전면 마운트
2. 케이블 도킹 모델
3. 패널 마운트 모델 - 후면 마운트
4. 원형 플랜지 패널 마운트 모델
5. 사각 플랜지 패널 마운트 모델
6. 마름모꼴 플랜지 패널 마운트 모델
7. 엘보우 핀 PCB 용접 모델
8. 직선 핀 PCB 용접 모델
9. 직각 패널 마운트 모델 - 전면 마운트
10. 방수 케이블 도킹 모델
11. 방수 패널 마운트 모델
12. 직각 패널 마운트 모델 - 후면 마운트
