제품 상세 정보:
결제 및 배송 조건:
|
| 색상: | 은 | 쉘 소재: | 도금된 아연 합금 |
|---|---|---|---|
| 절연체 재료: | 베이클라이트 플라스틱 | 연락처 핀: | 은도금된 황동 |
| 응용 프로그램 온도: | -50 ~ +70℃ | 다리: | 6 7 8 9 10 |
| 정격전류: | 4A | 작동 전압: | 200V |
| 강조하다: | 항공용 M16 케이블 연결 장치,200V 4A m16 케이블 커넥터,200V m16 여성 커넥터 |
||

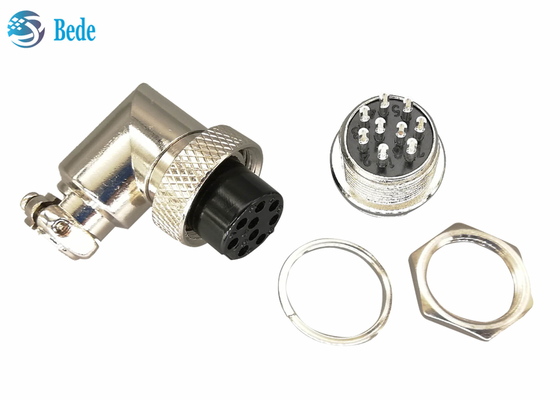

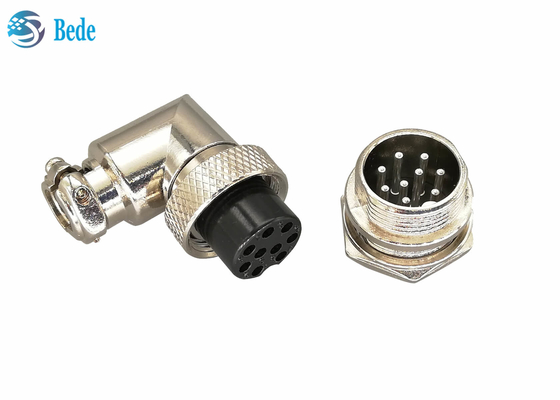

M16 항공 커넥터 직각 암형 및 패널 장착 수형 6~10핀 200V 4A
제품 설명

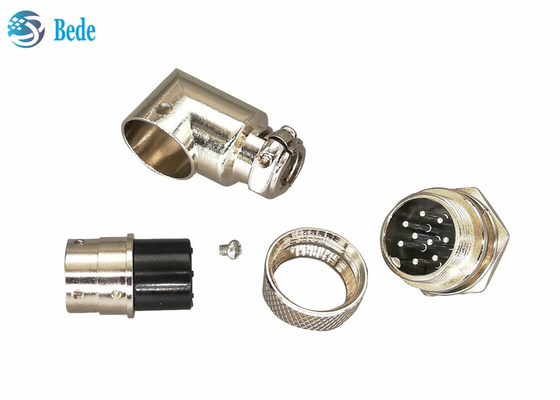

1. 패널-와이어 커넥터 키트, 패널 장착용 수형 커넥터 및 와이어 용접용 직각 암형 커넥터

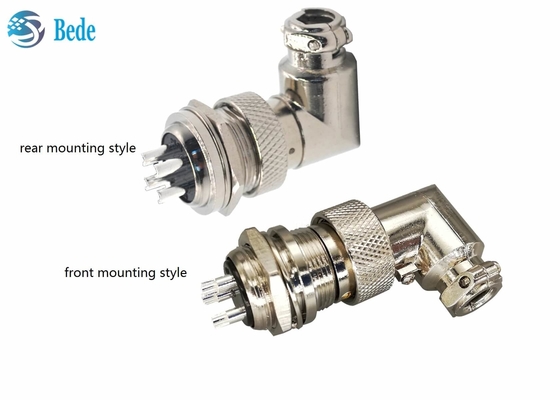

2. 수형 커넥터는 전면 장착 스타일과 후면 장착 스타일 모두에서 사용할 수 있습니다.
3. 군용 품질, 본체 재질은 니켈 도금 아연 합금으로 가볍고 튼튼합니다.
4. 적합 -50 ~ +70℃ 온도
5. 적합한 케이블 직경 Φ7.5mm
6. 접점 핀 재질은 은도금 황동으로 높은 전도성과 낮은 접촉 저항을 갖습니다.
7. 커넥터 색상은 일반적으로 니켈 도금 색상인 은색이며, 검정색이 필요한 경우 녹 방지 효과를 위해 산화 처리할 수 있습니다.
전기 데이터
| 핀 | 6 | 7 | 8 | 9 | 10 |
| 정격 전류 | 4A | 4A | 4A | 4A | 4A |
| 작동 전압 | 200V | 200V | 200V | 200V | 200V |
| 절연 저항 | 1500V | 1500V | 1500V | 1500V | 1500V |
| 접촉 저항 | ≤3mΩ | ≤5mΩ | |||
| 접촉 구멍 크기 | 1.15mm | 1.15mm | 1.15mm | 1.15mm | 1.15mm |
크기 및 핀 위치
제품 크기 및 핀 위치는 다음 그림과 같으며, 맞춤 제작을 환영합니다. 언제든지 문의하십시오.
모두 익숙함
GX16 항공 커넥터, M16 원형 커넥터에 대해, 다음 모든 스타일을 재고로 보유하고 있습니다. 관심이 있으시면 언제든지 문의하거나 제품 카탈로그로 돌아가 자세한 내용을 알아보십시오.
1. 패널 장착 모델 -- 전면 장착
2. 케이블 도킹 모델
3. 패널 장착 모델 -- 후면 장착
4. 원형 플랜지가 있는 패널 장착 모델
5. 사각형 플랜지가 있는 패널 장착 모델
6. 마름모꼴 플랜지가 있는 패널 장착 모델
7. 팔꿈치 핀이 있는 PCB 용접 모델
8. 직선 핀이 있는 PCB 용접 모델
9. 직각이 있는 패널 장착 모델 -- 전면 장착
10. 방수 케이블 도킹 모델
11. 방수 패널 장착 모델
12. 직각이 있는 패널 장착 모델 -- 후면 장착
