| 정격전류: | 8A | 작동 전압: | 260V |
|---|---|---|---|
| 장착 구멍: | M13 | 적용온도: | -40~+120C |
| 적용 가능한 케이블: | ≤Φ6.0mm | 방수복: | IP68 |
| 색상: | 은 | 재료: | 크롬 도금 구리 |
| 강조하다: | 구리 쉘 Gx12 항공 커넥터,Gx12 항공 커넥터 IP68,Gx12 케이블 도킹 커넥터 |
||

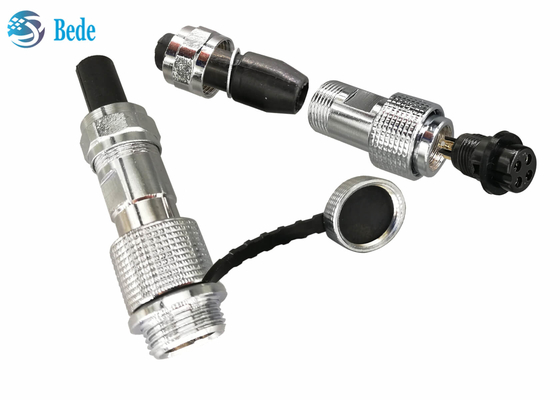

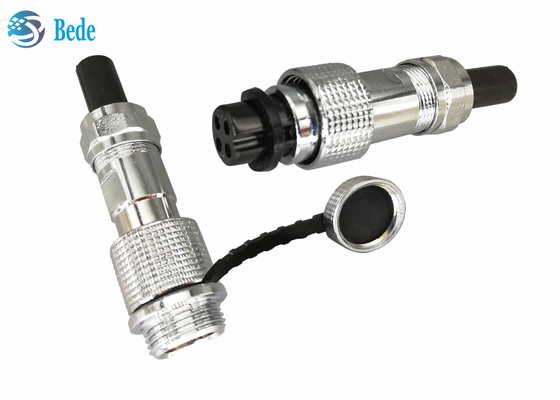

구리 쉘 M12 원형 커넥터 IP68 케이블 대 케이블 도킹 커넥터 2~7핀
S구조
1. 수 커넥터 하우징, 쉘 재질은 크롬 도금된 구리,
2. 너트 및 와셔, 너트 재질은 크롬 도금된 구리, 와셔 재질은 스테인리스 스틸
3. 방수용 O-링
4. 수 커넥터, 접점 핀 재질은 금 도금된 황동, 쉘 재질은 크롬 도금된 구리,
5. 보호 캡
6. 암 커넥터, 검은색 베이클라이트 쉘 및 금 도금된 접점 핀
7. 암 커넥터 하우징, 크롬 도금된 구리
8. 너트, 크롬 도금된 구리, 방수를 위해 7과 9를 함께 케이블을 잡음,
9. 고무 슬리브
주의: 연결 후 모든 너트를 조이는 것이 중요합니다. 그렇지 않으면 방수 효과에 부정적인 영향을 미칠 수 있습니다.
전기적 데이터
| 핀 | 정격 전류 | 작동 전압 | 접촉 저항 | 절연 저항 | 내전압 |
| 2 ~ 7 | 8A | 260V | 3mΩ | 1500MΩ | 1500V |
모두 익숙함
GX16 항공 커넥터, M16 원형 커넥터에 대해 궁금한 점이 있으시면 언제든지 문의해 주시거나, 관심 있으시면 제품 카탈로그로 돌아가 자세히 알아보세요.
1. 패널 장착 모델 -- 전면 장착

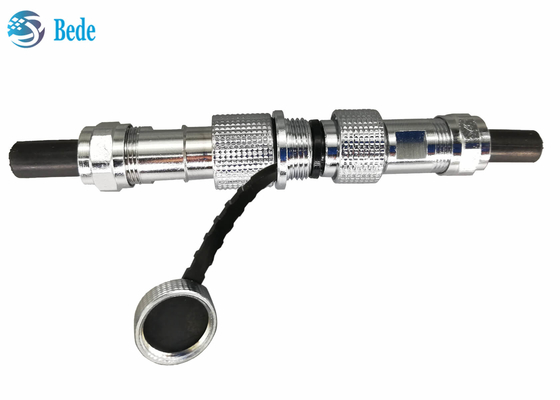

2. 케이블 도킹 모델
3. 패널 장착 모델 -- 후면 장착
4. 원형 플랜지가 있는 패널 장착 모델
5. 사각형 플랜지가 있는 패널 장착 모델
6. 마름모꼴 플랜지가 있는 패널 장착 모델
7. 팔꿈치 핀이 있는 PCB 용접 모델
8. 직선 핀이 있는 PCB 용접 모델
9. 직각 패널 장착 모델 -- 전면 장착
10. 방수 케이블 도킹 모델
11. 방수 패널 장착 모델
12. 직각 패널 장착 모델 -- 후면 장착
