제품 상세 정보:
결제 및 배송 조건:
|
| 적용온도: | -55~+125C | 성별: | 남성과 여성 |
|---|---|---|---|
| 커넥터 유형: | Ｄ 서브 | 작동 전압: | 300V |
| 정격전류: | 10A / 20A / 30A / 40A | 커넥터 스타일: | D-SUB 7W2 |
| 접촉 재료: | 도금처리된 구리 합금 금 | 신호 접점 자재가있는 커넥터: | 놋쇠로 만든 금은 도금처리했습니다 |
| 신호는 현재 등급에 연락합니다: | 3A | 절연체 재료: | PBT+30%GF |
| 강조하다: | 스트레이트 핀 D-Sub 커넥터,7W2 동축 D-Sub 커넥터,오른쪽 각 D-SUB 커넥터 |
||

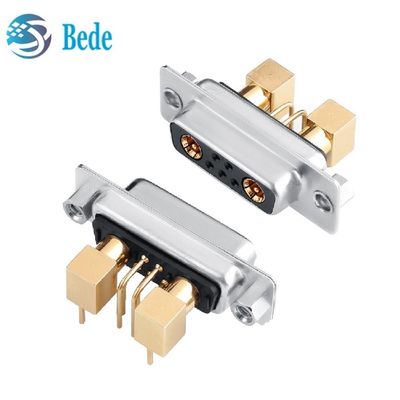

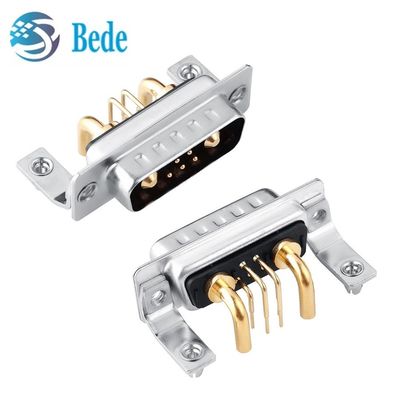

7W2 동축 D-Sub 직각/스트레이트 핀 고전류 커넥터 콤보 DB 커넥터
설명
이 페이지는 전력 및 신호가 하나의 커넥터에서 실행되어야 하는 응용 분야에 사용되는 직각 콤보 고전력 D-sub 커넥터 수컷 및 암컷 세트에 대한 것입니다. 통신, 군사, 로봇 공학, 자동화 및 운송 분야에서 널리 사용됩니다.
7w2 D-Sub 커넥터는 2개의 전원 접점과 5개의 신호 접점을 가지고 있으며, 전원 접점은 10A ~ 40A 사이의 정격 전류를 사용할 수 있으며 터미널 크기만 다릅니다. 동축 접점의 임피던스는 50Ω 또는 75Ω입니다. 모든 접점 핀은 가공 처리, 인청동 재질, 금 풀 도금 처리되어 성능과 수명을 보장합니다.
전기적 특성
| 부품 번호 | A/mm | B/mm | 정격 전류 |
| DBA7W2-1 | 1.7 | 2.0 | 10 Amp |
| DBA7W2-2 | 2.75 | 3.0 | 20 Amp |
| DBA7W2-3 | 3.3 | 3.6 | 30 Amp |
| DBA7W2-4 | 3.8 | 4.1 | 40 Amp |

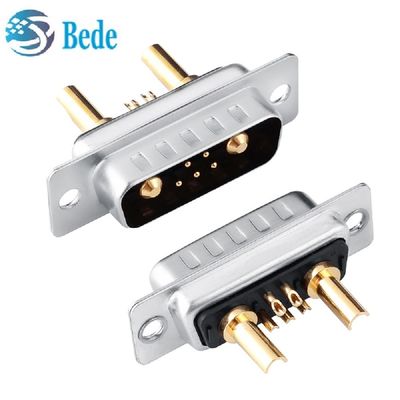

다음 도면은 스트레이트 핀 7W2 DB 콤보 커넥터에 대한 것입니다.
