제품 상세 정보:
결제 및 배송 조건:
|
| 시리즈: | 앰프 수퍼씰 1.0 | 핀: | 26개 핀 |
|---|---|---|---|
| 여성 부품 번호: | 3-1437290-7 | 남성 부품 번호: | 9437287-8 |
| 재료: | PA66+GF 하우징, 주석 도금/금도금 구리 단자 | 온도 범위: | -40C~+125C |
| 방수 등급: | IP65 | ||
| 강조하다: | 2 줄 자동차 ECU 커넥터,6473711-1 자동차 ECU 연결 장치,7 슬롯 자동차 ECU 커넥터 |
||

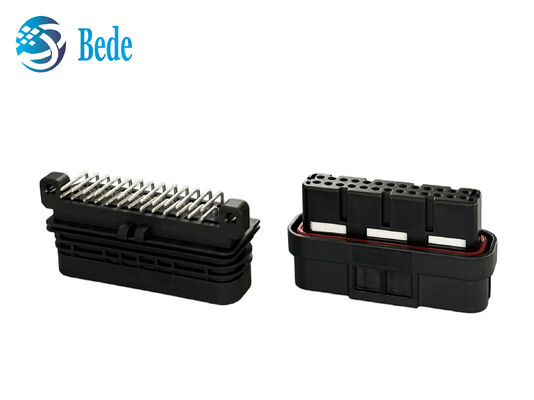

TE/AMP SUPERSEAL 1.0 26핀 자동차 커넥터는 차량 ECU를 위한 높은 신뢰성 솔루션입니다.와이어 사이드 여성 플러그 (오렌지색 실리콘 밀폐 및 잠금) 및 PCB 사이드 26 직각 핀 남성 헤더 (착착 장착장치), 가혹한 환경에 견딜 수 있도록 설계되어 안정적인 신호/전력 전송을 보장합니다.
| 구성 요소 | 특징 | TE 부품 번호 | 사양 |
|---|---|---|---|

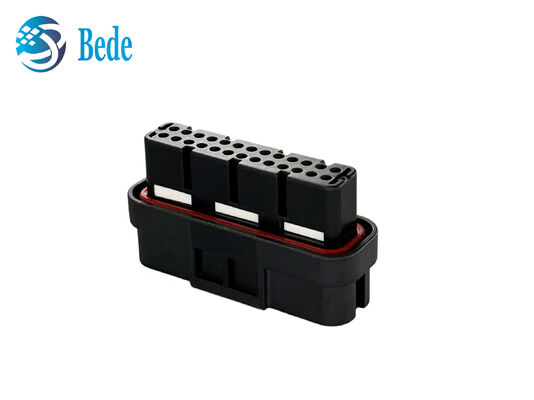

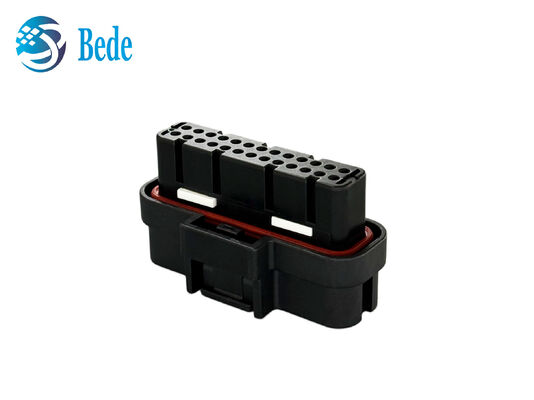

| 여성 주거 (선 측면) | 검은 PA66+GF/PBT+GF, 오렌지 실리콘 밀봉, 26홀 2*13 매트릭스, 잠금 | 1473712-2 | 유선-보드, IP67 |

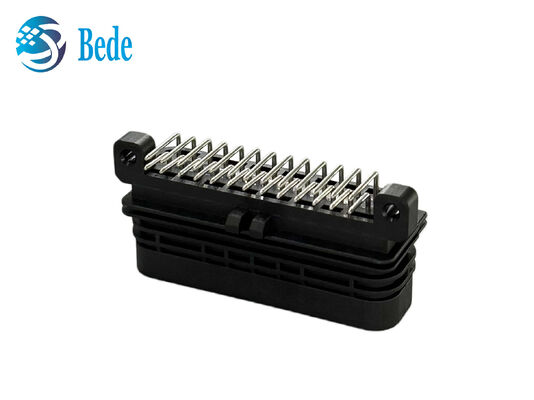

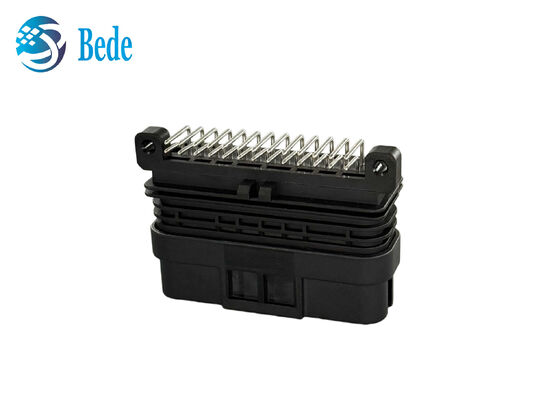

| 남성 헤더 (PCB 측면) | 검은색 PA66+GF/PBT+GF, 26핀 수직 핀, 장착 구멍 | 6473711-1 | PCB 용접기 유형 |
| 핀 수 | 26pin | - | 멀티 신호 & 전력 |
| 보호 | 통합 밀폐 + 잠금 | - | IP67 방수성 |
| 소재 | PA66+GF/PBT+GF; 캔/금으로 칠한 구리 합금 (황제/포스포스 브론즈) | - | 높은 전도성, 산화 방지 |
| 온도 범위 | -40°C ~ 125°C | - |
장착 장비를 사용하여 남성 헤더를 컨트롤러 PCB에 용접하고, 여성 플러그를 자동차 전선 허니에 묶고, 안전한 밀폐를 위해 남성 끝으로 잠그십시오.
IP67 보호를 유지하기 위해 밀폐 구조를 해체하지 마십시오; 핀 손상을 피하기 위해 도킹 중에 올바른 정렬을 보장하십시오; 지정 온도 범위 (-40 °C ~ 125 °C) 내에서 사용하십시오.설치 중에 터미널을 깨끗하게 유지하여 잘못된 접촉을 방지합니다..
