| 장착 유형: | 보드 마운트 | 핀: | 35개 핀 |
|---|---|---|---|
| 여성 부품 번호: | 1-776164-1 | 남성 부품 번호: | 1-776231-1 |
| 재료: | 검정색 PA66+GF(UL94 V-0), 구리 합금(주석/금도금) | 온도 범위: | -40C~+125C |
| 방수 등급: | IP67 | 행의 수: | 3 |
| 강조하다: | 35핀 자동차 ECU 커넥터,1-776164-1 자동차 ECU 커넥터,AMP 자동차 ECU 연결기 |
||

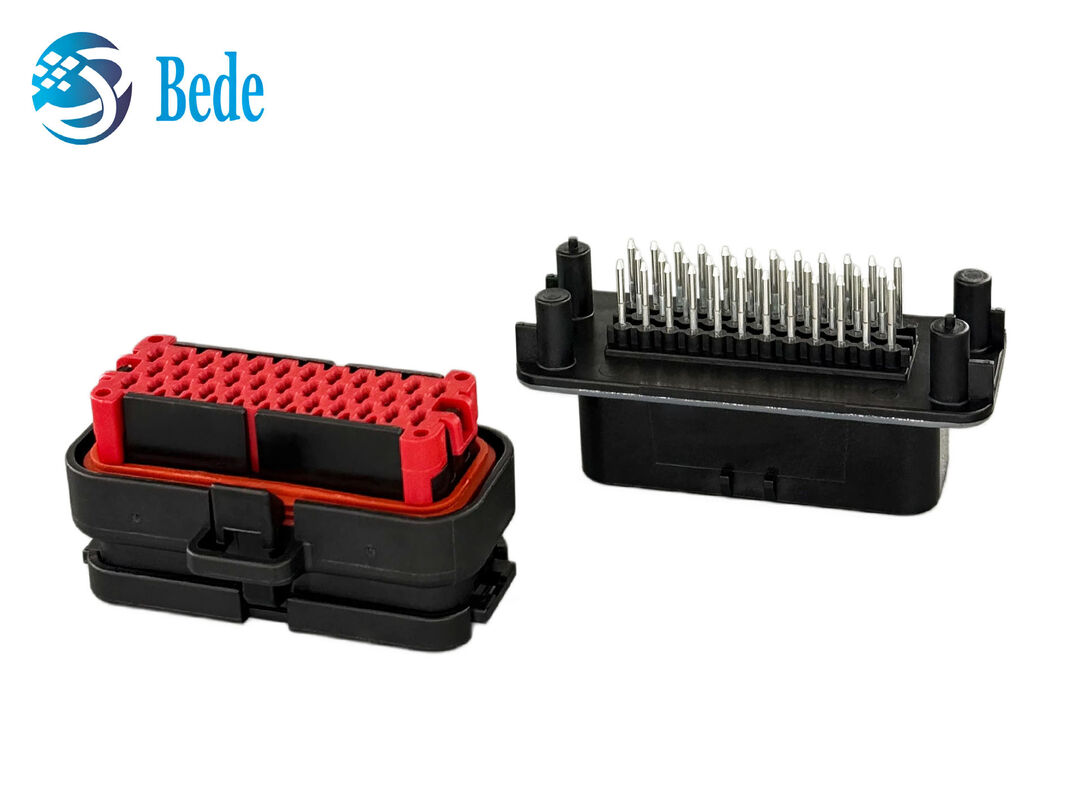

TE AMPSEAL 1-776231-1은 35 포지션 수직 전선-보드 커넥터 어셈블리입니다. 1.3mm 금판 17A 콘택트, 4mm 피치, 구멍 PCB 종료 및 IPready 밀폐가 있습니다.-40°C에서 125°C까지 작동하고 UL 94V-0 등급, 그것은 신뢰할 수있는 전력 및 신호 연결을 제공합니다.
제품 사양
|
구성 요소 |
특징 |
TE 부품 번호 |
사양 |
|
부문 번호 |
35POS, 다이어그램 13HDR Assy, 180도, COD 1 |
1-776231-1 |
수직 직구 PCB 헤더 |
|
가속 전류 |
접촉당 최대 17A, 금으로 칠한 짝짓기 영역 |
- |
전력 및 신호 회로 애플리케이션 |
|
장착 방식 |
수직, PCB에 구멍을 통해 용접 끝 |
- |
유선-보드 연결 |
|
헤더 타입 |
완전히 덮여, 35개의 수직 스핀, 3줄, 4mm pitch |
1-776231-1 |

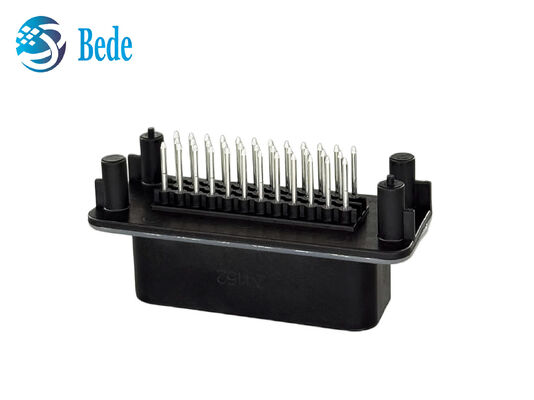

수직 PCB 남성 헤더 |
|

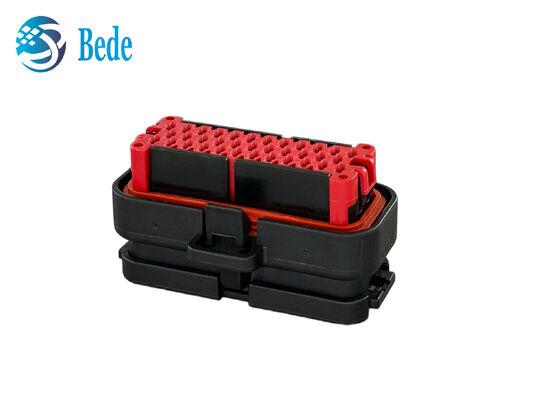

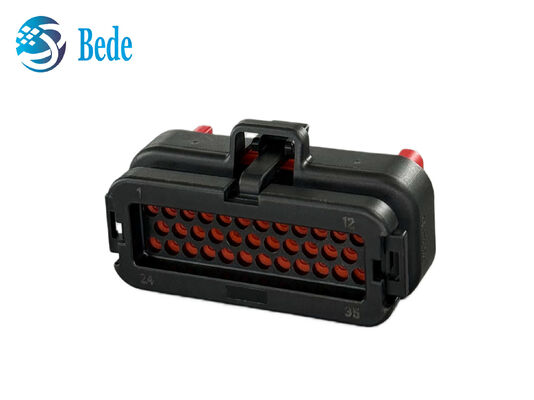

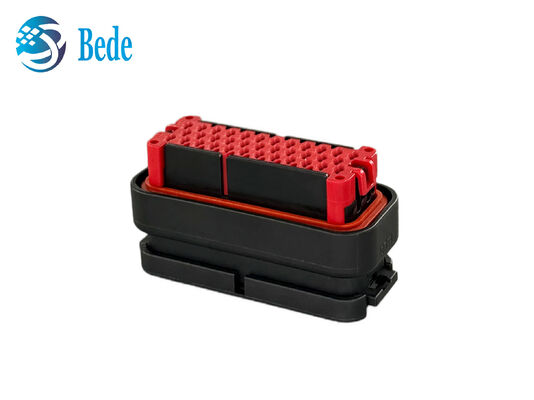

여성 주거 (선 측면) |
통합 실리콘 밀폐, 빨간색 보조 잠금, 잠금 |
776164-1 |
IP67 방수 여성 커넥터 |
|
밀폐성 |
밀폐 가능한 설계 |
- |
밀폐된 환경에 적합합니다. |
|
주택 특성 |
블랙 하우징, 키 코드 1, UL 94V-0 연화성 등급 |
- |
탄탄한 산업 건설 |
|
작동 온도 |
-40°C ~ 125°C |
- |
광범위한 환경 호환성 |
· 전기 성능: 신뢰성 있는 전력 및 신호 전송을 위해 17A까지 등급 1.3mm 핀 금으로 칠
· PCB 장착: 3줄을 가로지르는 4mm의 빗자루로 수직 뚫린 용접기 끝
· 환경적 지속성: 밀폐 가능한 설계, -40°C~125°C의 작동 온도 범위
· 안전 준수: UL 94V-0 가연성 등급 검정 하우징, 안전 결합을 위한 키 코드 1
· 밀폐된 전력 및 신호 연결을 필요로 하는 자동차 전기 시스템
· 산업용 제어 장비 및 PCB 배선 용품
· 진동 저항 연결 필요성이있는 운송 및 오프로드 기계
· 고온 산업용 전력 및 신호 전송 모듈
· UL 94V0 소화성 보호 및 안정적인 유선 보드 연결을 요구하는 전기 장치
이 밀폐 된 수직 전선 연결 장치에는 35개의 금으로 칠한 17A 콘택트, 구멍을 통해 용접, 정밀한 정렬, UL 94V0 등급,안정적인 전원 및 신호 애플리케이션을 위해 설치 중에 신중한 용접 및 올바른 키팅을 요구합니다..
