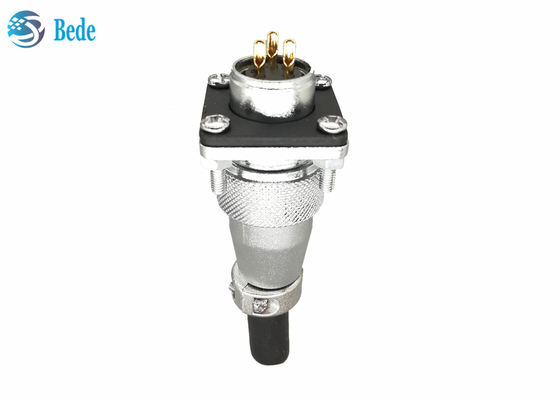

사각 플랜지와 2 3 4 핀 500V 25A와 먼지 방지용 커버 WS20 원형커넥터

사각 플랜지와 먼지 방지용 커버 2 3 4 핀 500V 25A와 WS20 원형커넥터

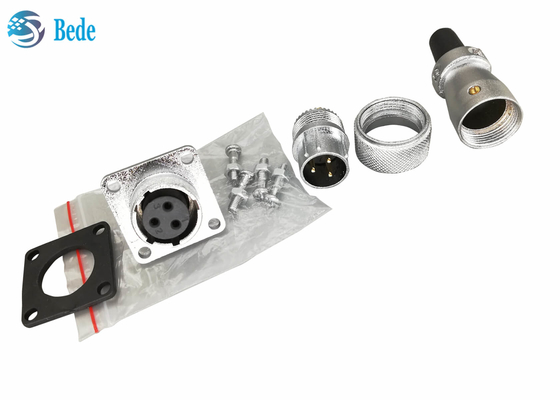

제품 구조

1. 필요에 따라 먼지 방지용 커버를 가진, 고무 패드와 먼지 방지용 커버, 아래의 그림에 나타난 바와 같은 모델들 2명

  2. 크롬이 도금처리된 채로 패널 탑재 단부, 아연 합금을 위해 수용하기,

  3. 크롬이 도금처리된 채로 배선용 마지막, 아연 합금을 위해 수용하기,

  4. 핵심, 도금처리된 크롬과 아연 합금은 연결 뒤에 남자이고 여성이어서 고정대서 사용했습니다

  5. 스크루, 세탁기와 핵심, 판레 장착을 위해 사용되는 스테인레스 스틸 소재

  6. 크롬이 도금처리된 채로 와이어, 아연 합금을 위해 수용하기,

  7. 케이블 보호관, 고무 소재,

  8. 절연체, PPS 공업용 플라스틱

  9. 접촉 핀, 도금처리된 금과 황동 재질

빠른 세부 사항

• 핀 : 2 3 4

• 적용 가능한 온도 :-40C ~ +75C
• 적용 가능한 와이어 : 11AWG
• 시간의 플러깅하고 전류를 끊으세요 : ≥500
• 비 모델이 요구되고 우리에 연락하면, 생략시 전송은 아래 사진에 한 모델입니다

제품 치수

배선용 마지막 :  ΦD=25.8mm     L=49.5mm        Φdmax=11.6mm

배전반 조립 마지막 : Φd1=M20   D=M22   L=14mm    L1=28mm   L2=23mm

B=22mm    Φd=20.5mm     b=22mm   Φ=3.2mm

전기적 데이터
