제품 상세 정보:
결제 및 배송 조건:
|
| 하우징 재질: | PA66(UL94V-0) | 핀 재질: | 금도금 황동 |
|---|---|---|---|
| 정격전류: | 20A | 정격전압: | 450V |
| 다리: | 2~10 11 12 | 배선 방법: | 용접 |
| 방수복: | IP68 | 적용온도: | -40~+105C |
| 강조하다: | PA66 M19 방수 커넥터,본인 로킹 M19 방수 커넥터,M19 자동 잠김 연결기 |
||

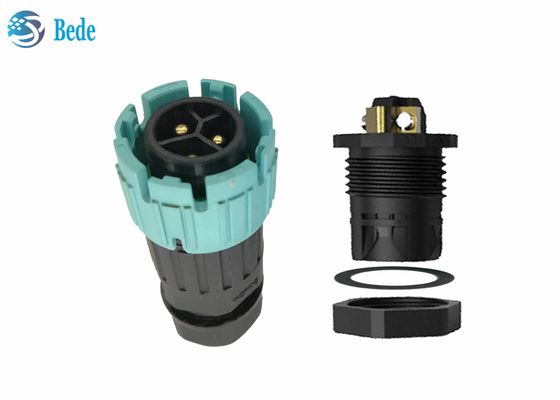

자가 잠금 M19 방수 커넥터 PA66 재질 케이블-패널 후면 장착

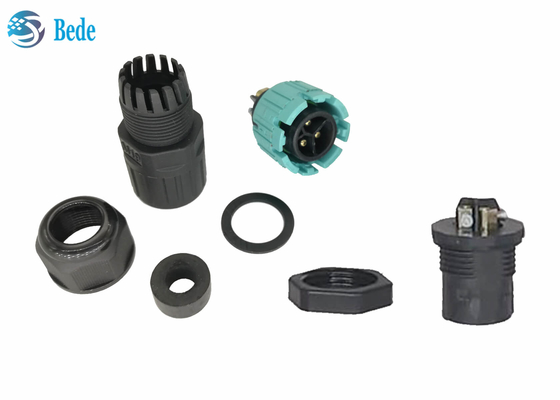

제품 구조
1. 암 커넥터, 패널 장착 커넥터, 후면 장착 스타일, 접점 핀 재질은 4μ 금도금 황동;
2. 자가 잠금 부품, 연결 후 자동으로 수컷과 암컷을 잠그고, 플러그를 뽑을 때 회전
3. 배선용 접점 재료 및 나사, 접점 핀 재료는 4μ 금도금 황동;
4. 수 커넥터 하우징
5. O-링, 고무, 방수를 위해 케이블을 4와 6으로 잡고, 다양한 케이블을 수용하기 위해 다음 세 가지 크기로 제공
6. 너트, PA66 UL94V-0
주의:
1. 모든 너트의 조임은 방수를 위해 중요합니다.
2. 이 방수 커넥터는 두 가지 배선 방식이 있으며, 압착 방식의 경우 2핀, 3핀이 있고, 납땜 방식의 경우 2 3 4 5 6 7 8 9 10 11 12핀이 있습니다.
| 배선 방식 | 핀 | 정격 전류 | 정격 전압 |
| 압착 | 2 3 | 20A | 450V |
| 핀 | 2 3 핀 | 4 핀 | 5 6 7 8 9 10 11 12 핀 |
| 정격 전류 | 20A | 15A | 15A |
| 정격 전압 | 450V | 450A | 300V |
| 배선 방식 | 주석 용접 | ||
