제품 상세 정보:
결제 및 배송 조건:
|
| 정격 전류: | 5A | 정격 전압: | 400v |
|---|---|---|---|
| 중량: | 0.105 킬로그램 | 적용 가능한 온도: | -40~+80C |
| 절연 저항: | 2000MΩ | 콘택 저항: | 0.005Ω |
| 적용 가능한 와이어: | 18AWG | 접점 재료: | 도금처리된 금과 놋쇠 |
| 강조하다: | WS20 원형커넥터,400V 5A 원형커넥터,400V 12 핀 원형커넥터 |
||

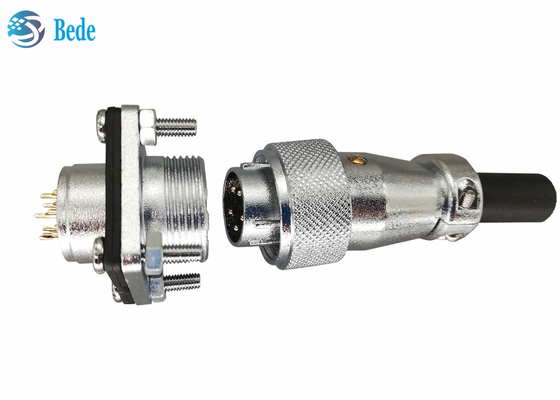

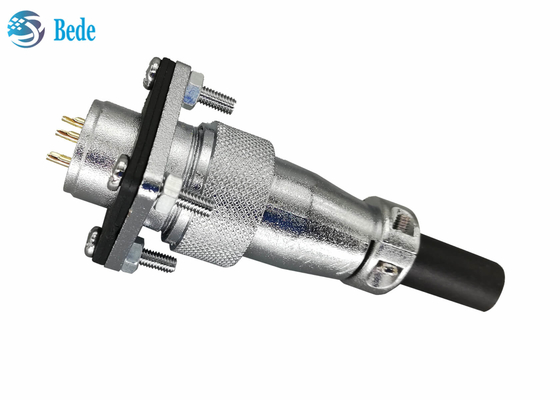

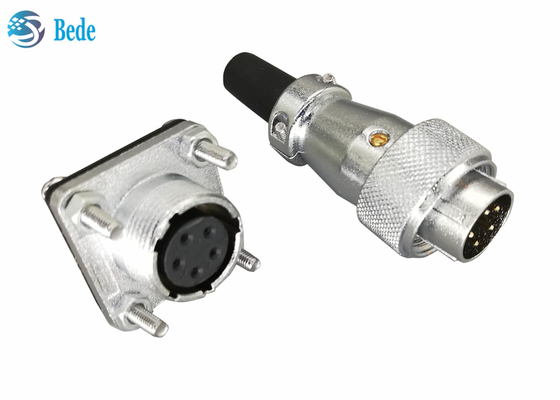

사각 플랜지와 재 커버 5 6 7 8 핀 500V 10A와 WS20 원형커넥터
제품 설명
아연 합금 주택과 PPS 합성 수지 애자 제조 방법과 금 도금 구리 접촉 핀과 군 양질 연결기. 그것의 배전반 조립은 타이핑하고, 배선 배치 방법이 용접, 20.5 밀리미터 장착 구멍이고 4 PC 2.3 밀리미터 플랜지 장착 구멍이 토론자단에 참가하여 보유되어야 합니다. 11AWG세 -40~+85C 환경, 적당한 케이블 직경 6 밀리미터에 적합한 이 원형커넥터는 넓게 군용 산업, 네비게이션, 항공, 석유 탐사, 산업 제어와 다른 유전에 사용했습니다.
비 모델이 요구되고 우리에 연락하면, 2~10, 12와 주식에서 14개 핀이 있습니다, 생략시 전송이 아래 사진에 한 모델입니다.
제품 치수
배선용 마지막 : ΦD=25.8mm L=49.5mm Φdmax=11.6mm
패널 탑재 단부와 장착 구멍 :
| Φd1 | Ｄ | Ｌ | L1 | L2 | 비 | Φd | 비 | Φ |
| M20 | M22 | 14 밀리미터 | 28 밀리미터 | 23 밀리미터 | 22 밀리미터 | 20.5 밀리미터 | 22 밀리미터 | 3.2 밀리미터 |
전기적 데이터
| 핀 |
평가됩니다 경향 |
평가됩니다 전압 |
내성 전압 |
접촉 저항 |
접촉 홀 |
와이어 사이즈 |
| 9 / 10 / 12 / 14 | 5A | 400V | AC1200V*1min | 0.005Ω | Φ1.5 | 18AWG |
유사 제품
이 페이지는 또한 판매 중 WS20, WS16, WS24, WS28에 대한 것입니다, 시리즈가 또한 패널 마운트 방식을 포함합니다, 사각 플랜지 방식이 미안하지만, 당신이 관계되면 우리와 연락하여 줍니다
