| 정격 전류: | 10A | 정격 전압: | 500V |
|---|---|---|---|
| 중량: | 0.105 킬로그램 | 적용 가능한 온도: | -40~+85C |
| 절연 저항: | 2000MΩ | 콘택 저항: | 2.5mΩ |
| 강조하다: | WS20 8 핀 원형커넥터,5 핀 원형커넥터 500V,7 핀 원형커넥터 10A |
||

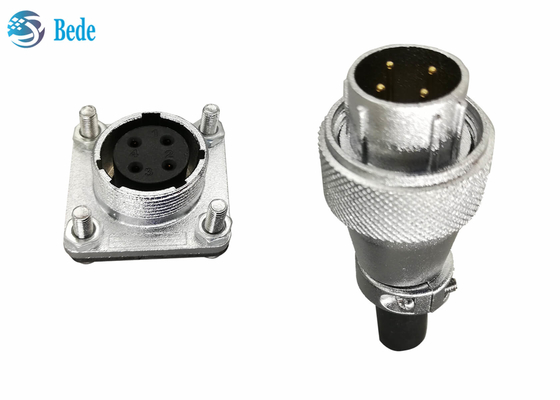

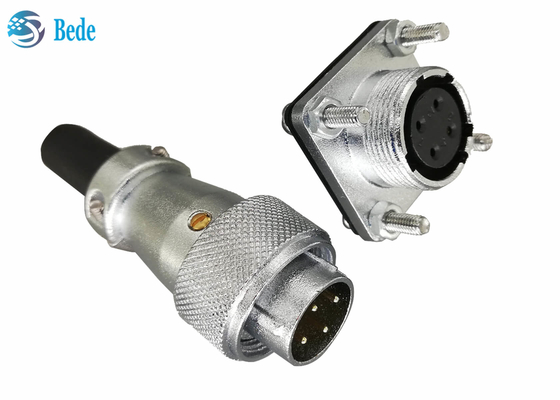

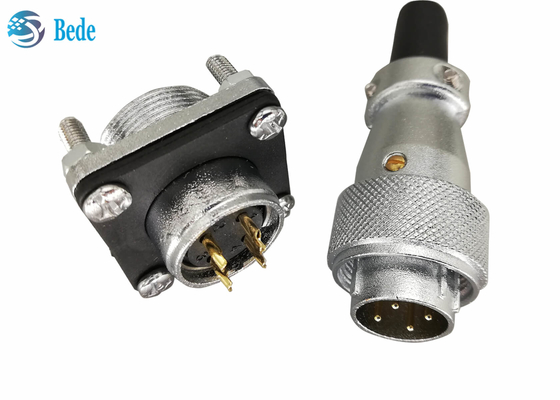

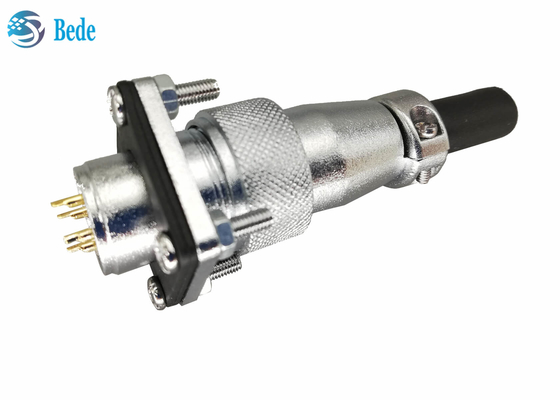

사각 플랜지와 재 커버 5 6 7 8 핀 500V 10A와 WS20 원형커넥터
제품 설명
아연 합금 주택과 PPS 합성 수지 애자 제조 방법과 금 도금 구리 접촉 핀과 군 양질 연결기. 그것의 배전반 조립은 타이핑하고, 배선 배치 방법이 용접, 20.5 밀리미터 장착 구멍이고 4 PC 2.3 밀리미터 플랜지 장착 구멍이 토론자단에 참가하여 보유되어야 합니다. -40~+85C 환경에 적합한 이 원형커넥터가 넓게 군용 산업, 네비게이션, 항공, 석유 탐사, 산업 제어와 다른 유전에 사용했습니다.
빠른 세부 사항
제품 치수
배선용 마지막 : ΦD=25.8mm L=49.5mm Φdmax=11.6mm
배전반 조립 마지막 : Φd1=M20 D=M22 L=14mm L1=28mm L2=23mm
B=22mm Φd=20.5mm b=22mm Φ=3.2mm
전기적 데이터
| 핀 | 정격 전류 | 정격 전압 | 내전압 | 콘택 저항 | 콘택 홀 | 배선 칫수 |
| 5개 핀 | 10A | 500V | AC1500V*1min | 0.0025Ω | 5*Φ1.5 | 14AWG |
| 6개 핀 |
5A 25A |
500V | AC1500V*1min |
0.005Ω 0.001Ω |
2*Φ1.0 4*Φ2.5 |
18AWG 11AWG |
| 7개 핀 | 10A | 500V | AC1500V*1min | 0.0025Ω | 7*Φ1.5 | 14AWG |
| 8개 핀 | 10A | 500V | AC1500V*1min | 0.0025Ω | 8*Φ1.5 | 14AWG |
