| 단위 중량: | 135g | 다리: | 6 |
|---|---|---|---|
| 정격전류: | 5/25A | 정격전압: | 500V |
| 적용온도: | -50~+85℃ | 절연저항: | 2000MΩ |
| 강조하다: | WS20 6핀 원형 커넥터,WS20 원형 전원 커넥터,6핀 항공 도킹 커넥터 |
||
WS20 6핀 원형 커넥터 케이블 대 케이블 항공 커넥터 도킹 커넥터

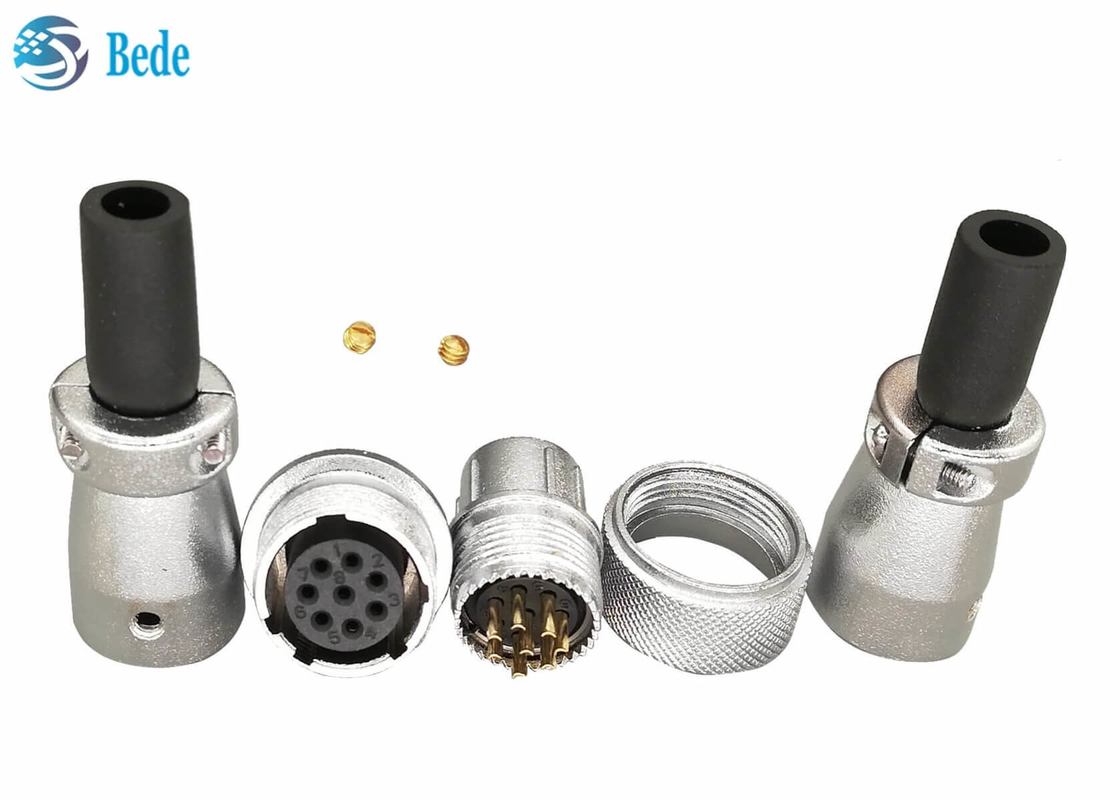

구조
1. 고무 케이블 보호 슬리브가 있는 수 커넥터 하우징, 하우징 재질은 크롬 도금 아연 합금
2. 수 커넥터, 하우징 재질은 크롬 도금 아연 합금, 접촉 핀은 금도금 황동
3. 연결 후 수 및 암을 고정하기 위한 너트

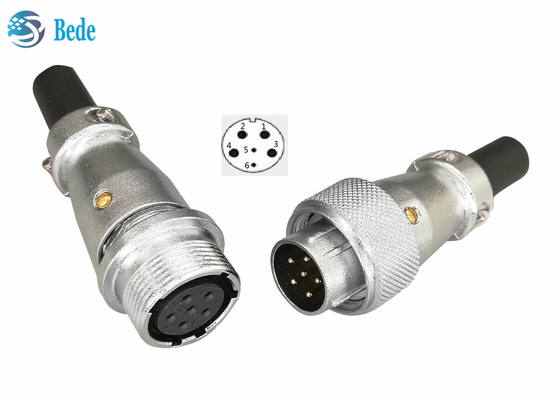

4. 암 커넥터, 핀 위치는 그림과 같음, 1 2 3 4 핀 정격 전류 25A, 전선 게이지 11AWG, 접촉 저항 1mΩ/핀; 5 6 핀 정격 전류 5A, 전선 게이지 18AWG, 접촉 저항 5mΩ/핀;
5. 암 커넥터 슬리브, 재질은 크롬 도금 아연 합금
6. 고무 케이블 보호 슬리브가 있는 암 커넥터 하우징, 하우징 재질은 크롬 도금 아연 합금
7. 커넥터 고정을 위한 황동 너트
제품 크기
암 커넥터: ΦD=M22 L=52mm Φd max=11.6mm
수 커넥터: ΦD=25.8mm L=49.5mm Φd max=11.6mm
유사 제품
이 페이지는 판매 중인 WS20, WS16, WS24, WS28에 대한 내용이며, 이 시리즈는 패널 마운트 모드, 사각 플랜지 모드도 포함합니다. 관심 있으시면 언제든지 문의하십시오.
