제품 상세 정보:
결제 및 배송 조건:
|
| 짝짓기주기: | ≥500 | 쉘 소재: | 알루미늄 합금 |
|---|---|---|---|
| 설치: | 빠른 설치 | 보증: | 12개월 |
| 모양: | 회보 | 와이어링 형식: | 용접 |
| 접촉 물질: | 금도금 황동 | 씰링 재료: | 니트릴 고무 |
| 강조하다: | MIL-C-5015 표준 원형 커넥터,군사용 원형 연결 장치,MS-3102 상자 장착 용기 |
||

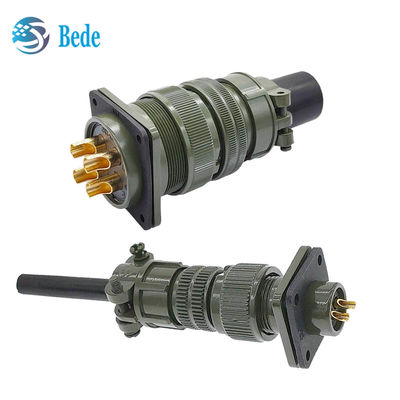

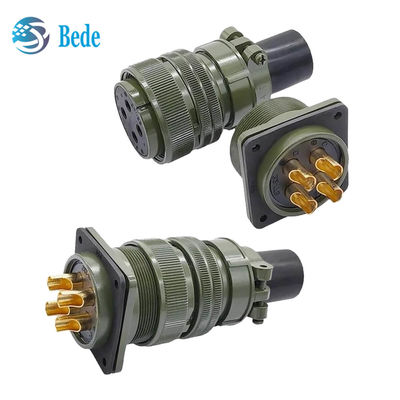

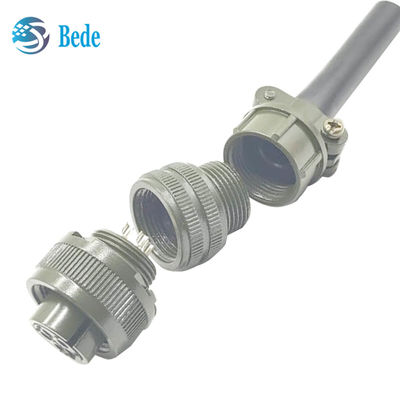

MIL-C-5015 표준 MS-3102 박스 마운팅 리셉터클 중장비 원형 커넥터
MIL-C-5015 커넥터란?
Mil-C-5015 시리즈 커넥터는 미국 가혹 환경 커넥터 Mil-C-5015 표준(GJB600)을 준수하며, 고강도 알루미늄 합금 쉘, 합성 고무 절연체, 나사 연결, 대체 삽입 위치 지정, 용접 및 크림핑 단자, 간단하고 실용적인 디자인으로 산업 기계 및 장비, 가혹 환경 커넥터, 방위 장비, 선박, 자동차 산업, 계측기, 서보 모터 등에 널리 사용됩니다. BEDE의 이 시리즈 커넥터는 Amphenol 97 시리즈와 같은 유럽 및 미국 유사 제품을 더 경쟁력 있는 가격으로 대체할 수 있습니다.
MIL-DTL-5015는 나사 결합 및 단일 키/키웨이 극성을 특징으로 하며, 디자인의 최대 단순성을 나타냅니다. 고신뢰성 지상 지원 시스템 및 해상 선박 설치에 적용됩니다. Amphenol Industrial Operations는 다양한 요구 사항을 충족하기 위해 다섯 가지 등급의 커넥터를 제조합니다.
등급 지정 및 간략한 설명은 다음과 같습니다:
A – 솔리드 쉘 – 일반, 비환경 애플리케이션용.
C – 가압 – 가압 격벽 또는 압력 장벽에 사용됩니다. 연결된 플러그의 유형 및 등급에 관계없이 공기 누출을 제한합니다.
E/F – 스트레인 릴리프가 있는 환경 저항 – 커넥터가 습기, 진동 및 급격한 압력 및 온도 변화에 노출되는 애플리케이션을 위해 설계되었습니다.
R – 경량 환경 저항 – E 및 F 등급보다 길이가 짧고 무게가 가벼운 MS-R은 악조건에서 높은 신뢰성을 제공합니다. 신규 설계 애플리케이션에 권장됩니다.
문의 사항이 있으시면 아래 그림과 같이 제품 번호와 수량을 알려주시면 최적의 가격과 서비스를 제공해 드리겠습니다.
5015 커넥터 유형 코드의 의미
MIL-C-5015-MS3100: 사각 플랜지가 있는 벽 마운팅 리셉터클
MIL-C-5015-MS3101: 케이블 연결 플러그

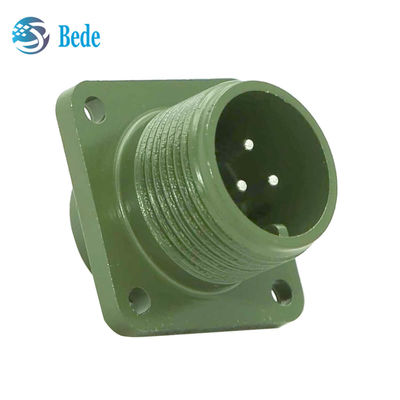

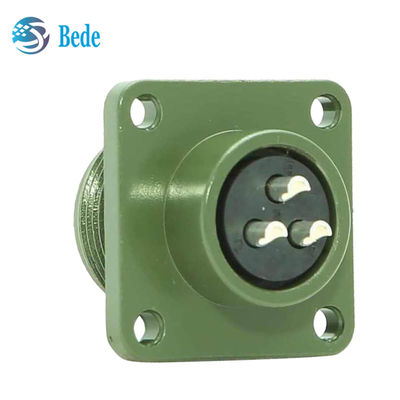

MIL-C-5015-MS3102: 사각 플랜지가 있는 박스 마운팅 리셉터클
MIL-C-5015-MS3106: 직선 플러그
MIL-C-5015-MS3108: 90도 각도 플러그
크기MIL-C-5015-3102A
MIL-C-5015 커넥터의 삽입 배열
아래 그림은 쉘 크기 20의 삽입 배열/홀 그룹 행 코드 번호를 핀 삽입 방향에서 보여줍니다. 더 많은 정보가 필요하시면 저희에게 연락해 주십시오.
