제품 상세 정보:
결제 및 배송 조건:
|
| 쉘베이스 재료: | 알루미늄 합금 | 연결 방법: | 나사 연결/직선 삽입 |
|---|---|---|---|
| 커넥터: | 케이블 플러그/패널 소켓 | 접점 재료 :: | 은도금 / 금도금 |
| 단열 패널: | 섬유유리/베이클라이트 | 절연저항: | ≥1000mΩ |
| 접촉저항: | ≤ 5mQ | 기계 수명 :: | 500 번 |
| 온도 범위: | -60- 200° | 작동 전압 :: | 400 볼트 |
| 작동 전류 :: | 5 - 40A | 핀 코드: | PC-4 / PC-7 / PC-10 / PC-19 / PC-32 / PC-50 |
| 강조하다: | 러시아 표준 MIL 원형 커넥터,MIL 꼬리 있는 원형 연결 장치,PC 시리즈 MIL 커넥터 소켓 |
||

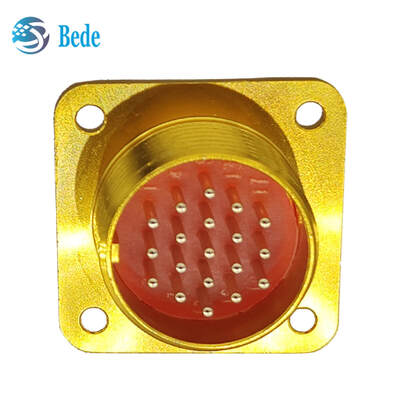

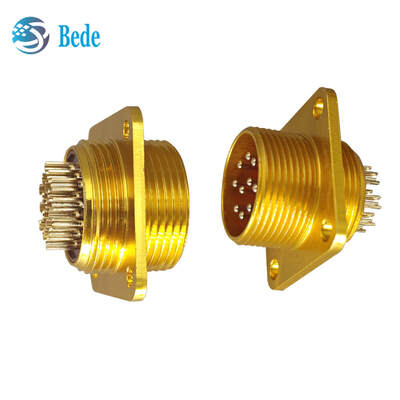

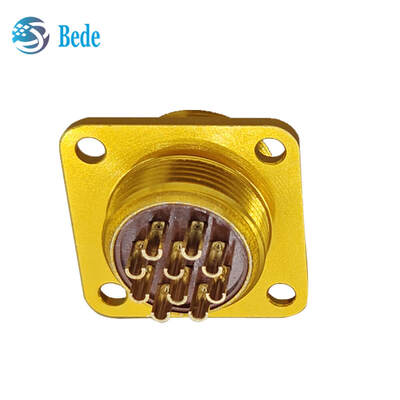

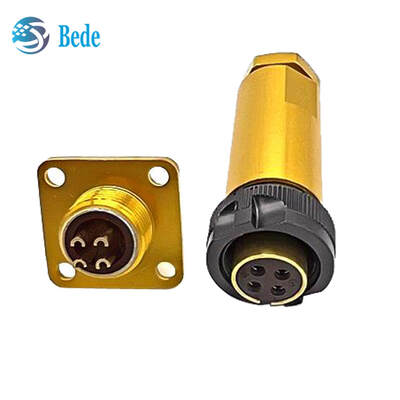

러시아 표준 PC 시리즈 MIL 원형 커넥터 케이블 플러그 (테일 및 소켓 포함)
PC 시리즈 커넥터란?
PC 시리즈는 무선 및 전기 장비의 전기 연결에 사용됩니다. 케이블 플러그는 나사산 연결 너트를 통해 장치의 소켓에 연결됩니다. 두 장치는 해당 장치에 설치된 플러그와 소켓을 통해 직접 연결(맞대기)할 수도 있습니다. 소형이며, 가벼운 알루미늄 하우징을 특징으로 하며, 안정적인 전기 연결을 제공하고 사용하기 쉽습니다. 이 시리즈는 밀봉 및 비밀봉 버전으로 제공되며, 플러그와 소켓은 각각 테일 액세서리와 함께 사용할 수 있습니다. 소켓에는 핀이 있고, 플러그에는 잭이 있습니다. 현재 4핀, 7핀, 10핀, 19핀, 32핀, 50핀 등 다양한 사양으로 제공되며, 러시아 PC-4, PC-7, PC-10, PC-19, PC-32, PC-50 커넥터와 호환됩니다.
동관 BEDE 금형 및 플라스틱 제품 CO. Ltd.는 PC 시리즈 커넥터의 색상 사용자 지정을 지원합니다. 현재 사용 가능한 색상에는 표준 금색, 밝은 금색, 올리브 그린, 짙은 검정색 및 은색이 있습니다.
PC 시리즈 크기테일이 있는 케이블 플러그
| 핀 | D | d | L |
| PC4 | 8 | 6 | 36 |
|
PC7 |
10 | 8 | 38 |
| PC10 | 12 | 9 | 41 |
| PC19 | 15.5 | 11 | 43 |
| PC 32 | 19.5 | 13 | 45 |
| PC 50 | 24 | 16 | 48 |
테일이 없는 PC 시리즈 소켓 크기
| 핀 | A | B | C | D & M | E | F | L | L1 | M |
| PC4 | 16.5 | 11.8 | 2.2 | M10X0.75 | 4.5 | 1.4 | 13 | 16 | M10X0.75 |
| PC7 | 18 | 13.2 | 2.2 | M12X0.75 | 4.5 | 1.4 | 13 | 16 | M12X0.75 |
| PC10 | 20 | 15 | 2.2 | M14X0.75 | 4.5 | 1.4 | 13 | 16 | M14X0.75 |
| PC19 | 24 | 18 | 2.2 | M18X1.0 | 4.5 | 1.4 | 13 | 16 | M18X1.0 |
| PC32 | 28 | 21.5 | 2.7 | M22X 1 / 0.75 | 4.5 | 1.8 | 13.3 | 16.3 | M22X 1 / 0.75 |
| PC50 | 32 | 26 | 3.2 | M27X 1 / 0.75 | 4.5 | 2.0 | 13 | 16.5 | M27X 1 / 0.75 |
PC 커넥터 삽입 배열
구매 방법
언제든지 편하게 문의해 주세요. 정확한 견적을 위해 코드와 수량을 알려주세요. 코딩 규칙은 다음과 같습니다:
