제품 상세 정보:
결제 및 배송 조건:
|
| Mating Cycle: | ≥500 | 껍질 재료: | 녹색 페인팅이있는 알루미늄 합금 |
|---|---|---|---|
| 표준: | GJB600 | Shape: | Circular with square flange |
| 와이어링 형식: | 용접선 | 접촉물질: | 금도금 황동 |
| 밀봉재: | 니트릴 고무 | 방수성: | IP68 |
| 강조하다: | IP68 방수 군사용 원형 연결 장치,MIL-C-5015-MS3106 군사용 원형 연결 장치,직접 플러그 군용 원형 커넥터 |
||

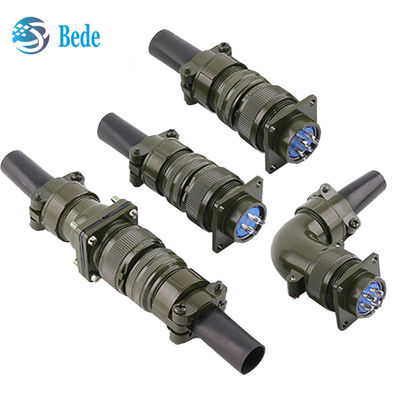

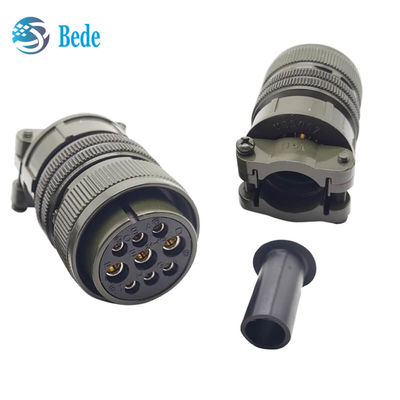

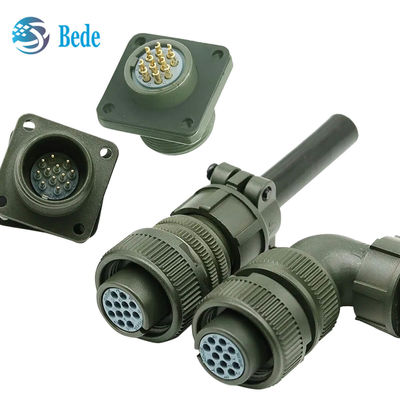

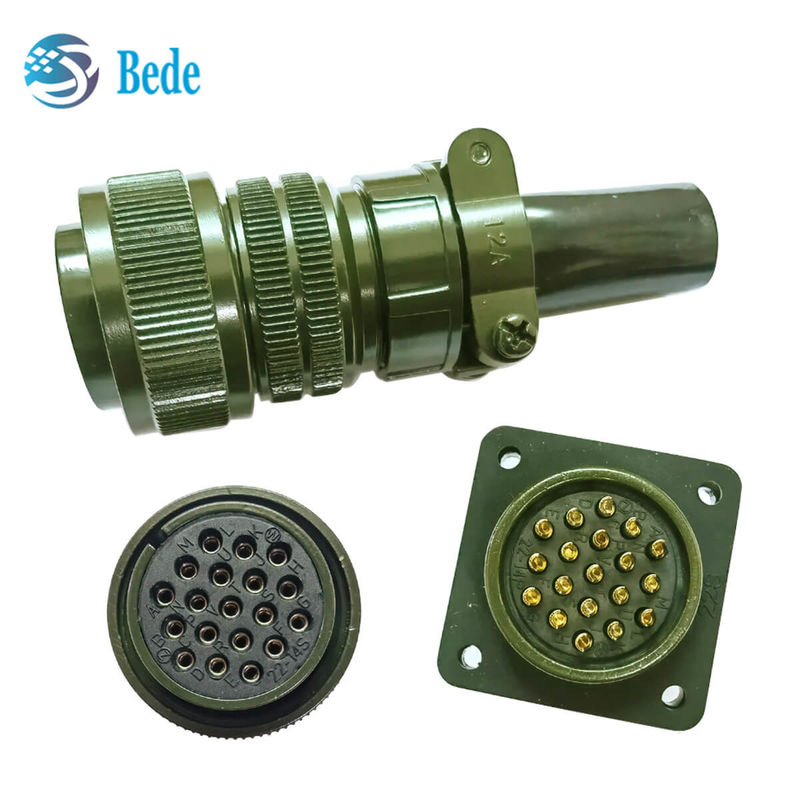

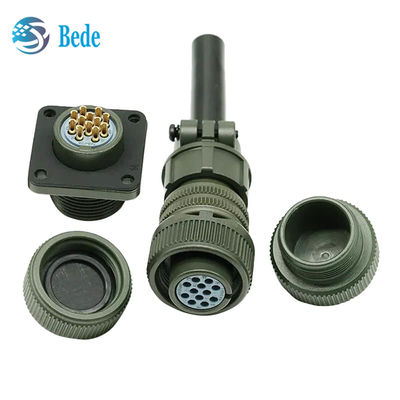

MIL-C-5015-MS3106 직접 플러그 군용 원형 커넥터 IP68 방수
MIL-C-5015 커넥터는 무엇입니까
밀-C-5015 시리즈 커넥터는 미국의 열악한 환경 커넥터 밀-C-5015 표준 (GJB600) 을 준수합니다. 고강도 알루미늄 합금 껍질, 합성 고무 단열기, 스레드 연결,대체 삽입 위치, 용접 및 크림 터미널,단순하고 실용적인 설계, 산업 기계 및 장비, 열악한 환경 연결 장치, 방위 장비, 선박, 자동차 산업에서 널리 사용됩니다.기기BEDE의 이 시리즈 커넥터는 유럽과 미국의 Amphenol과 같은 유사한 제품을 더 경쟁력 있는 가격으로 대체할 수 있습니다.
클래스 명칭과 간략한 설명은 아래와 같습니다.
일반 비환경용용용용용
압력 류 류 압력 류 류 류 압력 류 선 또는 압력 장벽에 사용 됩니다. 압력 류 선과 연결된 플러그의 종류와 종류에 관계없이 공기 누출을 제한합니다.
E/F 엑스퍼런스 레지스티브 텐스 리리프 엑스퍼런스 레지스티브 텐스 리리프
R 輕量 環保 短度 E와 F급보다 길이가 짧고 무게가 가벼운 MS-R은 열악한 조건에서도 높은 신뢰성을 제공합니다.새로운 설계 응용 프로그램에 권장됩니다..
모든 문의에 대해, 아래 그림에서 표시 된 것처럼 필요한 제품 번호와 양을 알려주십시오. 우리는 당신에게 최고의 가격과 서비스를 제공 할 것입니다.
5015 커넥터 타입 코드가 의미하는 바
MIL-C-5015-MS3100: 벽에 장착되는 수납기
MIL-C-5015-MS3101: 케이블 연결 플러그
MIL-C-5015-MS3102: 상자 장착
MIL-C-5015-MS3106: 직선 플러그
MIL-C-5015-MS3108: 90° 각의 플러그
크기MIL-C-5015-3106
| 껍질 크기 | ΦA | ΦB | ΦC | D | E | M 가닥 | N 가닥 |
| 8S | 21.43 | 9.3 | 6.41 | 13.49 | 37.3 | 1/2-28 UNEF-2B | 1/2-28 NUEF-2A |
| 10S | 24.61 | 11.17 | 8.21 | 13.49 | 38.88 | 5/8-24 UNEF-2B | 1/2-28 NUEF-2A |
| 10SL | 24.61 | 11.33 | 9.6 | 13.49 | 38.88 | 5/8-24 UNEF-2B | 5/8-24 NUEF-2A |
| 12S | 26.97 | 14.10 | 11.43 | 13.49 | 42.87 | 3/4-20 UNEF-2B | 5/8-24 NUEF-2A |
|
12 |
26.97 | 14.10 | 11.43 | 18.26 | 52.37 | 3/4-20 UNEF-2B | 5/8-24 NUEF-2A |
| 14S | 29.36 | 17.15 | 13.37 | 13.49 | 42.87 | 7/8-20 UNEF-2B | 3/4-20 NUEF-2A |
| 14 | 29.36 | 17.15 | 13.37 | 18.26 | 52.37 | 7/8-20 UNEF-2B | 3/4-20 NUEF-2A |
| 16S | 31.75 | 20.45 | 16.54 | 13.49 | 42.87 | 1-20 UNEF-2B | 7/8-20 NUEF-2A |
| 16 | 31.75 | 20.45 | 16.54 | 18.26 | 52.37 | 1-20 UNEF-2B | 7/8-20 NUEF-2A |
| 18 | 34.13 | 23.62 | 19.72 | 18.26 | 52.37 | 11/4-18 UNEF-2B | 1-20 NUEF-2A |
| 20 | 37.31 | 26.67 | 23.68 | 18.26 | 55.57 | 11/4-18 UNEF-2B | 13/16-18 NUEF-2A |
| 22 | 40.48 | 29.85 | 26.07 | 18.26 | 55.57 | 13/8-18 UNEF-2B | 13/16-18 NUEF-2A |
| 24 | 43.66 | 33.02 | 29.24 | 18.26 | 58.72 | 11/2-18 UNEF-2B | 17/16-18 NUEF-2A |
| 28 | 50.01 | 38.61 | 34.80 | 18.26 | 58.72 | 13/4-18 UNEF-2B | 17/16-18 NUEF-2A |
MIL-C-5015 커넥터의 삽입 배열
다음 그림은 핀 삽입 방향에서 껍질 크기 20의 삽입 배열 / 구멍 그룹 줄 코드 번호를 보여줍니다. 더 많은 정보가 필요한 경우 저희에게 연락하십시오.
