| 핀: | 23핀 | 줄: | 3 |
|---|---|---|---|
| 쉘 소재: | PBT | 접촉 도금: | 금(Au) |
| 온도 범위: | -40C~+125C | 봉인: | 예 |
| 강조하다: | 23pin 자동차 PCB 커넥터,오른쪽 각 D-SUB 커넥터,AMPSEAL PCB 헤더 커넥터 |
||

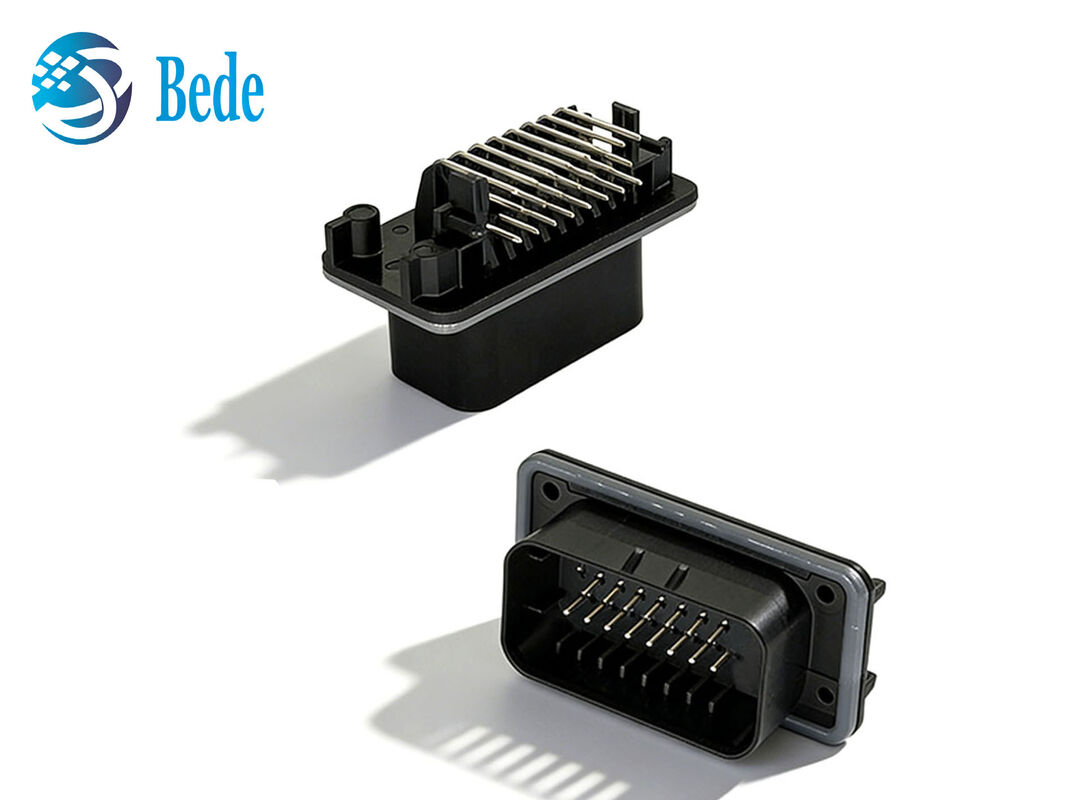

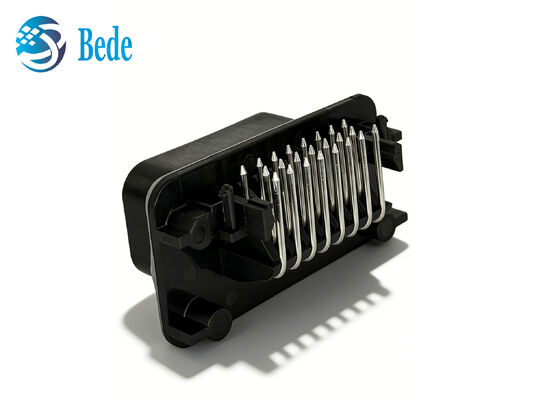

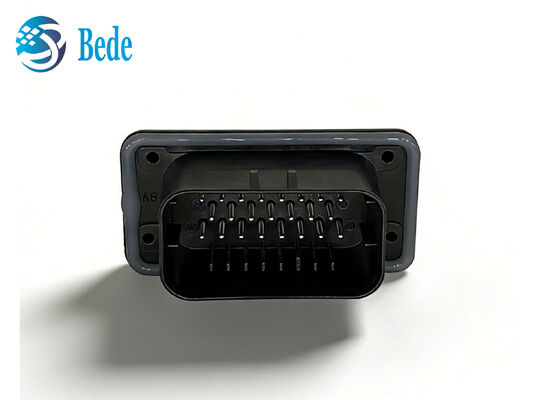

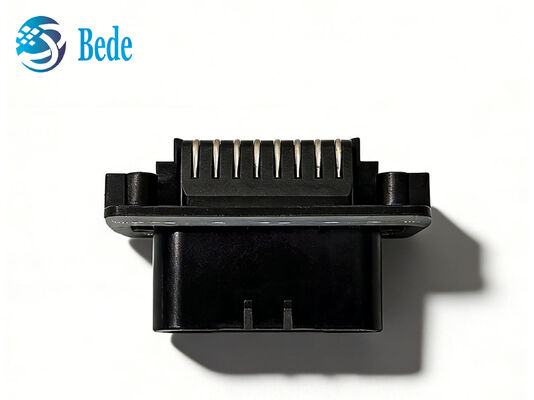

1-776087-1 23핀 직각 자동차 PCB 커넥터는 자동차 전자 장치 및 차량 전기 시스템을 위해 설계된 컴팩트한 와이어-투-보드 솔루션입니다. 4mm 센터라인을 갖춘 23개 위치, 3열 구성으로 비교적 컴팩트한 PCB 레이아웃 내에서 여러 연결 지점을 제공합니다. 직각 설계는 메이팅 하네스가 측면에서 연결될 수 있도록 하여 PCB 공간 및 커넥터 방향을 신중하게 고려해야 하는 응용 분야에 적합합니다.
이 커넥터는 스루홀 PCB 장착을 위해 설계되었으며, 밀봉된 하우징을 사용하여 까다로운 작동 환경에서 추가적인 보호 기능을 제공합니다. 금도금 접점은 안정적인 전기 연결을 지원하고 일관된 접점 성능을 유지하는 데 도움이 됩니다. 일반적인 응용 분야에는 자동차 제어 모듈, PCB 어셈블리, 차량 배선 시스템 및 전자 장비가 포함됩니다.
| 제품 유형 | 자동차 PCB 커넥터 | 부품 번호 | 1-776087-1 |
| 위치 수 | 23 | 장착 방향 | 직각 |
| 커넥터 유형 | 와이어-투-보드 | 피치 | 4.0mm |
| PCB 종단 | 스루홀 솔더 | 작동 온도 | -40°C ~ +125°C |
23핀, 3열 구성
3열 레이아웃에 23개의 연결 위치를 제공하여 다회로 자동차 PCB 어셈블리에 적합합니다.
직각 PCB 장착
90도 장착 방향은 메이팅 하네스가 측면에서 접근할 수 있도록 하여 제한된 PCB 공간에서 커넥터 라우팅을 개선하는 데 도움이 됩니다.
스루홀 솔더 종단
스루홀 PCB 설치를 위해 설계되어 커넥터와 회로 기판 사이에 안전한 솔더 연결을 제공합니다.
4mm 접점 피치
4mm 센터라인은 접점 간의 정의된 간격을 제공하고 구조화된 PCB 연결 레이아웃을 지원합니다.
자동차 전자 제어 장치(ECU)
회로 기판과 차량 배선 하네스 간의 여러 전력 및 신호 연결이 필요한 PCB 기반 제어 모듈에 적합합니다.
차량 전기 시스템
이 커넥터는 보드 장착형 직각 연결이 필요한 차량 전기 어셈블리에서 조직적인 하네스 라우팅을 위해 사용될 수 있습니다.
바디 컨트롤 전자 장치
하나의 PCB 연결 인터페이스 내에 여러 신호 및 전력 회로를 결합하는 차량 바디 전자 장치 및 제어 모듈에 적용될 수 있습니다.
자동차 배선 하네스 시스템
와이어-투-보드 구성은 차량 배선 하네스와 PCB 장착 전자 모듈 간의 실용적인 인터페이스를 제공합니다.
산업용 전자 장비
이 커넥터 형식은 밀봉된 직각 보드 연결이 필요한 산업용 제어 장비 및 전자 어셈블리에도 고려될 수 있습니다.
1-776087-1은 어떤 종류의 커넥터입니까?
A:보드 장착 응용 분야를 위해 설계된 23개 위치, 3열, 직각 와이어-투-보드 PCB 커넥터입니다.
커넥터는 PCB에 어떻게 장착됩니까?
커넥터는 스루홀 솔더 종단을 사용하며, 핀을 인쇄 회로 기판에 직접 납땜할 수 있습니다.
대량 주문 전에 샘플을 제공할 수 있습니까?
A:예. 고객이 치수, 메이팅 성능, PCB 설치 및 응용 호환성을 확인할 수 있도록 대량 생산 전에 샘플을 논의할 수 있습니다.
이 제품의 리드 타임은 얼마입니까?
A:리드 타임은 일반적으로 주문 수량 및 생산 요구 사항에 따라 달라집니다. 특정 견적 및 일정을 위해 필요한 수량 및 배송 목적지를 알려주시면 연락드리겠습니다.
맞춤형 커넥터 요구 사항을 지원할 수 있습니까?
A:다른 핀 구성, 키잉 요구 사항, 하우징 설계 또는 기타 커넥터 사양이 있는 프로젝트의 경우, 도면 또는 기술 요구 사항을 제공해 주시면 가능한 옵션을 평가해 드리겠습니다.
