제품 상세 정보:
결제 및 배송 조건:
|
| 시리즈: | TE 슈퍼씰 1.0 | 핀: | 34개 핀 |
|---|---|---|---|
| 여성 부품 번호: | 4-1437290-0 | 남성 부품 번호: | 2-6447232-3 |
| 재료: | PA66+GF 하우징, 주석 도금/금도금 구리 단자 | 온도 범위: | -40C~+125C |
| 방수 등급: | IP67 | ||
| 강조하다: | 6447232-3 슈퍼시일 자동차 ECU 커넥터,4-1437290-0 슈퍼시일 자동차 ECU 커넥터,34 핀 슈퍼 시일 자동차 ECU 커넥터 |
||
설명

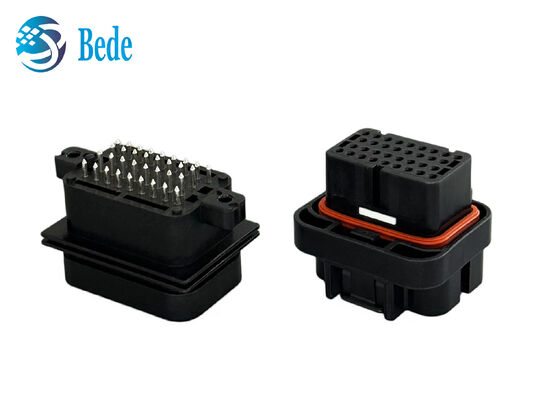

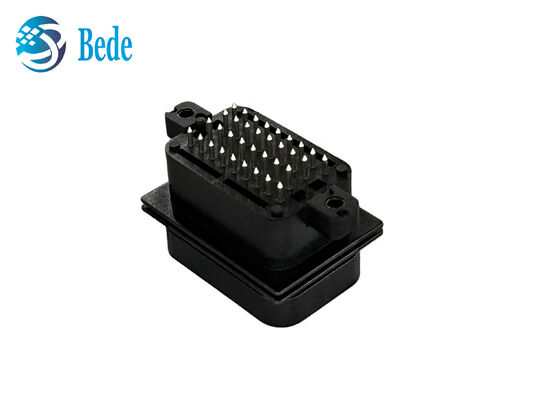

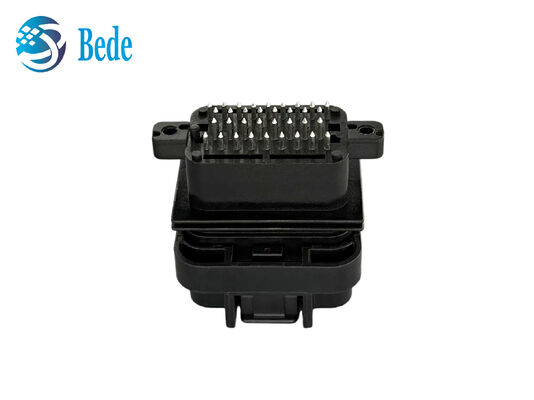

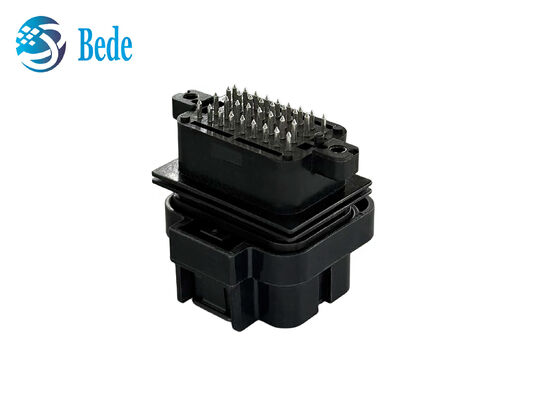

이 34핀 자동차 ECU 커넥터는 차량 전자 제어 시스템에서 안정적인 전기 연결을 위해 설계되었습니다. SUPERSEAL 1.0 커넥터 형식을 기반으로 하며, 34개의 위치와 컴팩트한 레이아웃, 그리고 보호 및 연결 안정성이 중요한 자동차 응용 분야를 위한 밀봉 구조를 특징으로 합니다. 커넥터 하우징은 자동차 등급 엔지니어링 플라스틱으로 제작되었으며, 밀봉 시스템은 물, 먼지 및 기타 외부 오염 물질로부터 연결 영역을 보호하는 데 도움이 됩니다. 방수 설계는 진동, 습기 및 온도 변화와 같은 일반적인 자동차 환경에서 안정적인 성능을 유지하는 데 도움이 됩니다. 커넥터 세트에는 와이어 측 및 PCB 측 응용 분야를 위한 암수 부품이 포함되어 있어 안전한 기계적 결합과 안정적인 전기 연결을 제공합니다. TE 4-1437290-0 및 2-6447232-3의 호환 가능한 대안으로 설계된 이 커넥터는 자동차 배선 하네스, ECU 모듈, 센서, 조명 시스템 및 기타 전자 제어 장비에 적합합니다.
사양
| 제품 유형 | 자동차 ECU 커넥터 | 커넥터 시리즈 | SUPERSEAL 1.0 호환 |
| 커넥터 구성 | 플러그 & PCB 헤더 | 피치 | 3.0 mm |
| 위치 수 | 34 | 행 수 | 4 |
| 접점 유형 | 소켓 / 핀 | 장착 | 와이어-투-보드 / 와이어-투-디바이스 |
| 밀봉 가능 | 예 |
제품 특징
자동차 등급 엔지니어링 플라스틱과 밀봉된 하우징 구조로 제작되어 차량 전자 시스템에 실용적인 솔루션을 제공합니다.
밀봉 구조는 물, 먼지 및 기타 오염 물질의 유입을 줄여 커넥터를 습하고 노출된 자동차 환경에 적합하게 만듭니다.
34개의 위치, 4개의 행 구성은 컴팩트한 커넥터 본체에 여러 연결 지점을 제공하여 ECU 및 기타 전자 제어 시스템의 배선 요구 사항을 충족하는 데 도움이 됩니다.
키 구조와 통합 잠금 기능은 올바른 결합을 안내하고 차량 작동 중 커넥터가 안전하게 결합되도록 유지하는 데 도움이 됩니다.
TE 4-1437290-0 및 2-6447232-3의 호환 가능한 대안으로 설계되어 호환 가능한 자동차 커넥터 어셈블리를 교체하거나 개발하는 데 실용적인 옵션을 제공합니다.
와이어 측 커넥터는 표준 압착 공정을 지원하며, PCB 측 헤더는 스루홀 납땜을 위해 설계되어 효율적인 배선 하네스 및 PCB 조립을 지원합니다.
응용 분야
자동차 배선 하네스
차량 케이블과 전자 모듈 간의 안전하고 밀봉된 연결이 필요한 배선 하네스 어셈블리에 적합합니다.
차량 센서
ECU 및 제어 모듈에 센서를 연결하는 데 사용할 수 있으며, 자동차 전자 시스템에서 안정적인 신호 전송을 지원합니다.
차체 제어 시스템
조명, 도어 제어, 전력 관리 및 다중 위치 연결이 필요한 기타 차량 제어 기능과 같은 차체 전자 장치에 적합합니다.
자동차 조명 시스템
제어 모듈 및 배선 하네스 인터페이스를 포함한 차량 조명 어셈블리의 연결 지점에 대해 설계되었습니다.
산업용 및 오프로드 차량
밀봉된 설계는 트럭, 농업 기계, 건설 차량 및 기타 이동 장비에 사용되는 전자 제어 장비에도 고려될 수 있습니다.
1단계 — 부품 확인
조립 전에 커넥터 하우징, PCB 헤더, 단자, 와이어, 씰, 씰링 플러그를 확인하십시오. 모든 부품이 깨끗하고 건조하며 눈에 띄는 손상이 없는지 확인하십시오.
2단계 — 와이어 준비
응용 분야 요구 사항에 따라 적절한 단자와 와이어를 선택하십시오. 도체나 절연체를 손상시키지 않도록 와이어를 조심스럽게 벗겨내십시오. 적절한 압착 공구를 사용하여 단자를 와이어에 단단히 부착하십시오.
3단계 — 단자 삽입
각 압착된 단자를 커넥터 하우징 뒷면에서 올바른 캐비티에 삽입하십시오. 잠금 기능이 걸릴 때까지 단자를 제 위치로 밀어 넣으십시오. 단자가 제대로 고정되었는지 확인하기 위해 와이어를 부드럽게 당기십시오.
4단계 — 밀봉 부품 확인
와이어 씰이 올바르게 위치하고 장착되었는지 확인하십시오. 사용하지 않는 캐비티에는 적절한 씰링 플러그를 설치하여 밀봉 구조를 유지하고 물과 오염 물질의 유입을 줄이는 데 도움이 됩니다.
5단계 — PCB 헤더 설치
PCB 레이아웃에 따라 PCB 헤더를 수직으로 배치하십시오. 참조 커넥터는 스루홀 납땜 종단 방법을 사용합니다. 납땜 후, 전기적 연결 및 기계적 안정성이 제대로 되었는지 확인하기 위해 납땜 부위를 검사하십시오.
6단계 — 커넥터 결합
결합하기 전에 와이어 측 커넥터와 PCB 헤더의 키 기능을 정렬하십시오. 잠금 메커니즘이 완전히 걸릴 때까지 두 부분을 고르게 함께 밀어 넣으십시오. 부품이 올바르게 정렬되지 않은 경우 커넥터를 강제로 밀지 마십시오.
7단계 — 최종 확인 수행
완성된 어셈블리에서 단자 위치, 안전한 잠금, 올바른 와이어 고정 및 눈에 띄는 손상이 있는지 검사하십시오. 차량이나 전자 모듈에 설치하기 전에 커넥터가 완전히 장착되었는지 확인하십시오.
조립 참고 사항
커넥터 설계 및 와이어 사양과 일치하는 단자, 씰, 씰링 플러그 및 압착 공구를 사용하십시오. 대량 생산의 경우, 실제 재료, 장비 및 제조 공정에 따라 압착 조건, 납땜 매개변수 및 조립 절차를 검증해야 합니다.
FAQ
4-1437290-0과 2-6447232-3은 서로 맞는 커넥터 쌍입니까?
A: 예. 이들은 커넥터 시스템의 와이어 측 및 PCB 측 결합 부품을 나타냅니다.
대량 생산 전에 샘플을 제공해 주실 수 있습니까?
A: 예. 대량 생산 주문 전에 치수 검사, 결합 테스트, 조립 평가 및 응용 분야 검증을 위해 샘플을 제공할 수 있습니다.
이 커넥터의 일반적인 리드 타임은 얼마입니까?
A: 리드 타임은 주문 수량, 제품 구성 및 생산 요구 사항에 따라 다릅니다. 표준 주문의 경우 특정 주문 세부 정보를 검토한 후 예상 배송 일정을 확인해 드리겠습니다.
커넥터를 맞춤 제작할 수 있습니까?
A: 커넥터 구성, 하우징 설계, 단자 배열, 와이어 어셈블리 및 포장을 포함하여 응용 분야 요구 사항에 따라 맞춤 제작 옵션을 논의할 수 있습니다.
이 커넥터가 제 응용 분야에 적합한지 어떻게 확인할 수 있습니까?
A: 필요한 핀 수, 결합 커넥터 또는 참조 부품 번호, 와이어 크기, 장착 방법, 환경 조건 및 응용 분야 세부 정보를 제공해 주십시오. 그러면 저희 팀에서 커넥터 구성 및 호환성을 확인하는 데 도움을 드릴 수 있습니다.
