| 시리즈: | 앰프 수퍼씰 16 | 핀: | 35개 핀 |
|---|---|---|---|
| 여성 부품 번호: | 1-776164-1 | 남성 부품 번호: | 1-776180-1 |
| 재료: | PBT | 색상: | 블랙、레드 |
| 강조하다: | 776164-1 자동차 ECU 커넥터,35핀 자동차 ECU 커넥터,1-776180-1 자동차 ECU 커넥터 |
||

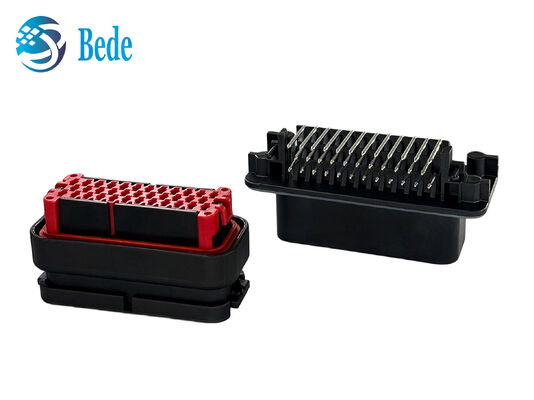

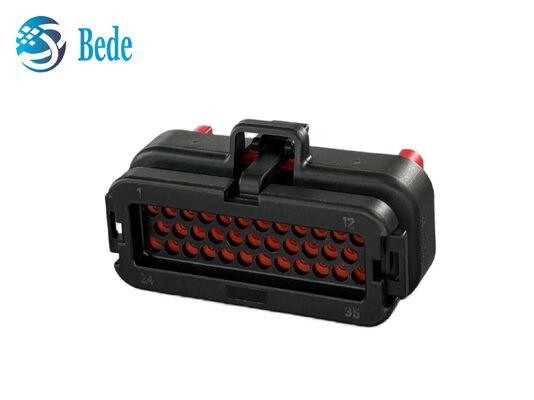

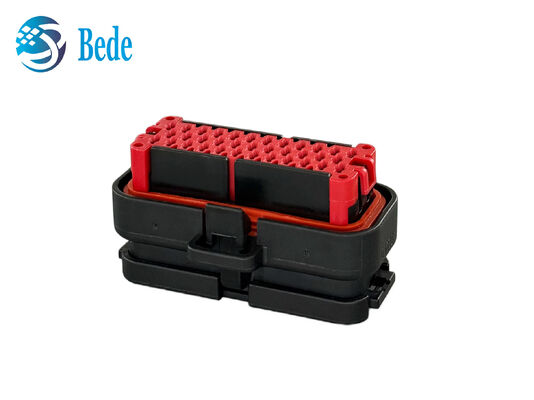

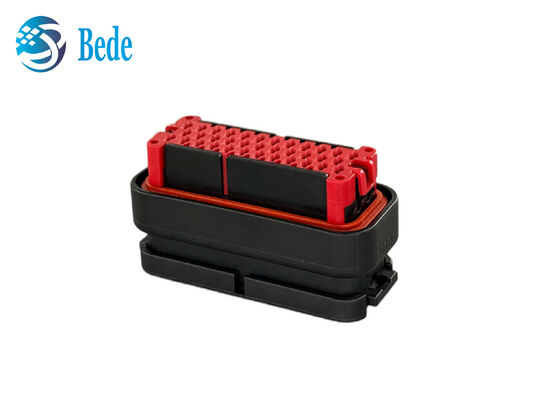

작은 공간에서 많은 연결 지점이 필요한 배선 시스템에서 AMPSEAL 776180-1 및 776164-1은 유용한 35 위치 연결 장치 솔루션을 제공합니다.두 부분 모두 4mm의 중심선을 가지고 있으며 보드-선 연결 시스템의 일부로 작동하도록 설계되었습니다.. 776180-1는 직각 PCB 헤더, 776164-1는 케이블 측면에 대한 밀폐 하우징입니다.
세 줄의 연결 장치 로 구성 된 이 연결 장치 세트 는 전선 을 정렬 하게 하고 전기 장비 안 에 공간을 절약 해 준다. 밀폐 된 디자인 은 물 과 먼지 를 접촉 구역 에서 멀리 있게 해 준다.그것은 또한 케이블 측면과 PCB 측면 사이의 확고한 연결을 제공합니다.
이 AMPSEAL 커넥터 세트는 자동차 장비, 제어 상자, 전력 시스템 및 산업 기계에 적합합니다. 또한 장비 수리, 부품 교체,그리고 35 포지션 밀폐 커넥터가 필요한 새로운 프로젝트4mm 커넥터, 35pin PCB 헤더 또는 AMPSEAL 밀폐 커넥터를 찾는 구매자에게, 이 두 부품 번호는 다른 연결 필요에 유용한 옵션을 제공합니다.
| 제품 시리즈 | AMPSEAL | 제1부 | 776180-1 / 776164-1 |
| 직책 | 35 | 연락처 유형 | 핀/소켓 |
| 행 | 3 | 피치 | 4mm |
35 위치 설계
3줄에 35개의 위치가 있는 이 AMPSEAL 커넥터 세트는 한 곳에 많은 와이어를 연결할 수 있다. 4mm 중앙선으로 커넥터들이 깔끔하게 배치되고 올바른 커넥터 부품을 맞추는 데 도움이 된다.

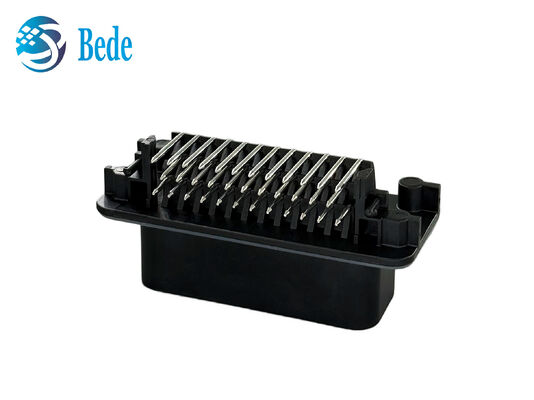

직각 PCB 헤더
776180-1은 PCB 장착을 위한 직각 설계가 있다. 핀 접촉은 구멍을 통해 용접하여 회로판에 연결된다.이 구조는 직선 PCB 헤더와 다르며 커넥터에 명확한 모양을 제공합니다.
핀 및 소켓 연락처
이 두 부분은 서로 다른 접촉 디자인을 가지고 있다. 776180-1는 틴 접착으로 된 핀 접촉을 사용하지만, 776164-1은 소켓 접촉을 사용한다.이 설계는 올바른 일치 부분 사용 될 때 두쪽을 연결 할 수 있습니다.
키 디자인
키 모양은 두 연결 부품을 올바른 위치로 안내하는 데 도움이됩니다. 776180-1 및 776164-1은 다른 키 코드를 가지고 있으므로 사용 전에 일치하는 부품을 확인해야합니다.
구멍을 통해 장착하는 설계
776180-1는 인쇄 회로 보드의 구멍을 통과하도록 설계된 핀을 가지고 있습니다. 이 장착 방식은 헤더를 보드에 용접 할 수 있도록 허용하고 고정되도록 도와줍니다.그것은 직각 커넥터가 필요한 PCB 레이아웃에 유용한 디자인입니다.
자동차 전기 시스템
자동차 전기 시스템에서 AMPSEAL 776180-1 및 776164-1은 제어판과 케이블 집합 사이의 연결을 고려 할 수 있습니다. 그들은 차량 제어 장치에 적합 할 수 있습니다.전력 제어 시스템, 그리고 다른 전기 부품들, 하나의 커넥터에 여러 개의 와이어가 필요해.
건설 및 농장 기계
건설 기계와 농장 장비는 모터, 조명, 센서 및 기타 부품을 제어하기 위해 전기 시스템을 사용합니다.이 커넥터 세트는 이러한 기계에 사용되는 제어 장치 및 케이블 집합에 적합 할 수 있습니다., 안전한 전기 연결이 필요한 경우.
산업용 기계 시스템
많은 산업 기계는 회로판을 사용하여 주요 부분을 제어합니다. 776180-1 및 776164-1은 기계 제어 장치, 자동 장비,PCB와 케이블 집합체 사이의 연결이 필요한 공장 시스템.
장비 수리 및 교체
수리 작업 도중, 손상 된 커넥터 를 교체 하여 전기 연결 을 복원 할 필요 가 있을 수 있다.이 부품 번호는 기존 연결 장치 설계가 변경되면 수리 및 교체 프로젝트에 고려 될 수 있습니다., 핀 레이아웃, 그리고 짝짓기 부분 일치.
AMPSEAL 776180-1 및 776164-1 커넥터 세트는 무엇을 위해 사용합니까?
A:이 연결 부품은 PCB와 케이블 집합 사이의 전기 연결을 위해 설계되었습니다. 자동차 장비, 산업 제어 장치, 전력 시스템,그리고 다른 전기 장치.
776180-1과 776164-1을 따로 구입할 수 있나요?
A:예, 당신은 개별적으로 또는 함께 양쪽을 구매하는 것에 대해 우리에게 물어 볼 수 있습니다. 우리는 가용성과 가격을 확인할 수 있도록 부분 번호와 주문량을 보내십시오.
배송 전에 상품의 품질을 어떻게 확인합니까?
A: 우리는 배송 전에 제품의 외관, 부품 번호, 차원 및 다른 합의 된 요구 사항을 확인할 수 있습니다. 최종 검사 세부 사항은 주문을하기 전에 판매 팀과 확인 할 수 있습니다.
대량 주문하기 전에 샘플을 받을 수 있나요?
A: 필요한 부품 번호와 양을 저희에게 문의하십시오. 우리는 샘플 가용성을 확인하고 대량 주문을하기 전에 샘플 비용과 배송 시간을 논의 할 수 있습니다.
제안서를 요청할 때 어떤 정보를 제공해야 합니까?
A: 예. 저희에게 부품 번호, 필요한 양, 배달 국가, 및 특별한 요구 사항을 보내십시오. 이것은 우리가 귀하의 프로젝트에 적합한 가격과 배달 계획을 준비하는 데 도움이됩니다.
